- 在树视图中，在“子工况 1”下的“约束”上单击鼠标右键，然后选择“新建”。

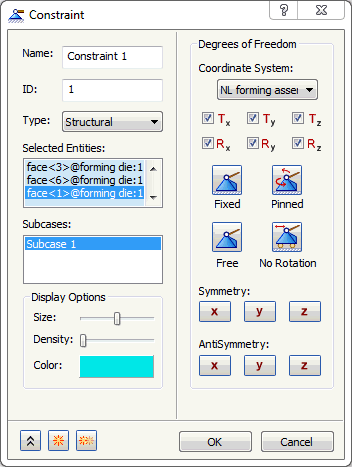

- 选择模具除接触面之外的所有侧面，同时选择板坯末端面，如下图所示。单击“固定”按钮。
- 确保在“子工况”列表中选择“子工况 1”。
- 单击
“新建”按钮。 - 将颜色更改为“棕色”。

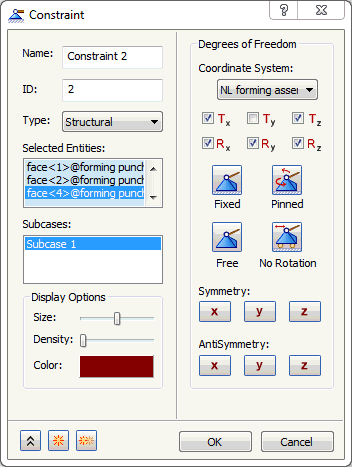

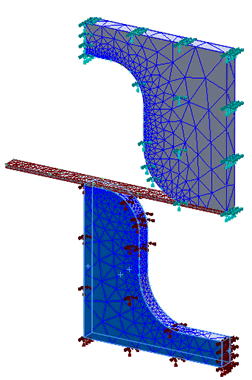

- 选择冲压模型除接触面之外的所有侧面。单击“固定”按钮，然后取消选中 “Ty”，如下图所示。
- 单击 “新建”按钮。
- 将颜色更改为“黄色”。

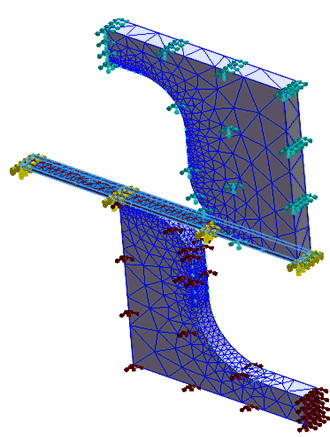

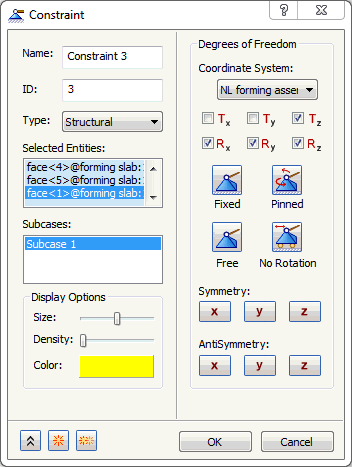

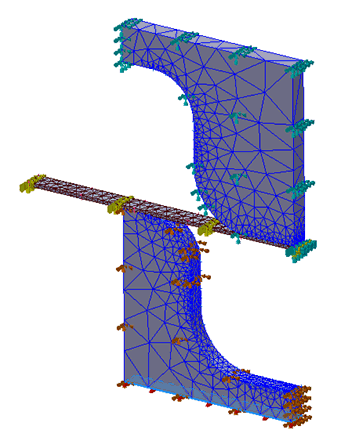

- 选择板坏模型除固定端之外的所有面。取消选中“Tx”和“Ty”，如下图所示。
- 单击 “新建”按钮。
- 将颜色更改为“红色”。

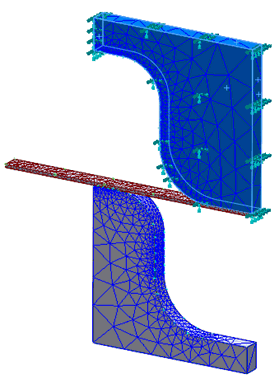

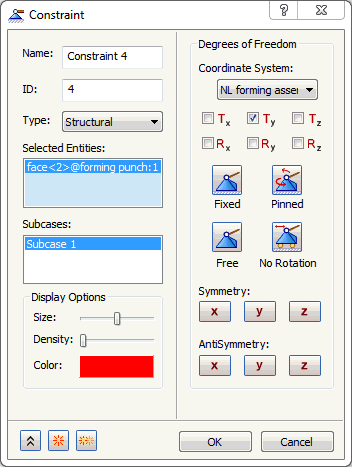

- 选择冲压模型的底面。单击“自由”按钮，然后选择“Ty”，如下图所示。
- 单击“确定”以创建强制位移载荷在 Y 方向的约束。
