设置分析

1. 在树视图中的“分析 1”上单击鼠标右键，然后选择“编辑”。
2. 为“名称”键入 “歧管分析” ，为“标题”键入 “NL SS 传热” 。从“类型”下拉菜单中选择“非线性稳态传热”。

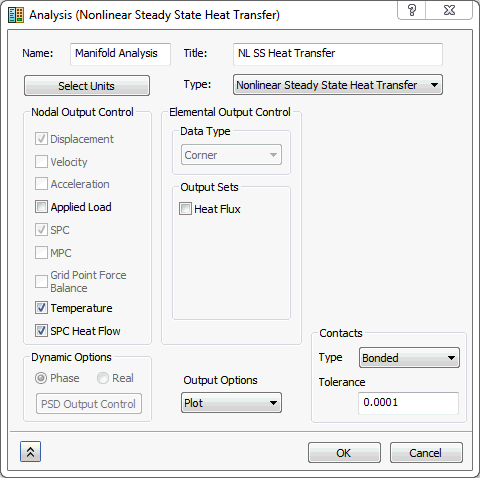

3. 对话框应如下所示。



4. 单击“确定”以完成分析设置并返回树视图。模型现在即可进行分析。

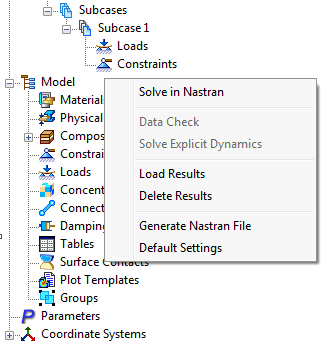

5. 在树视图的空白区域上单击鼠标右键，然后选择“默认设置”。

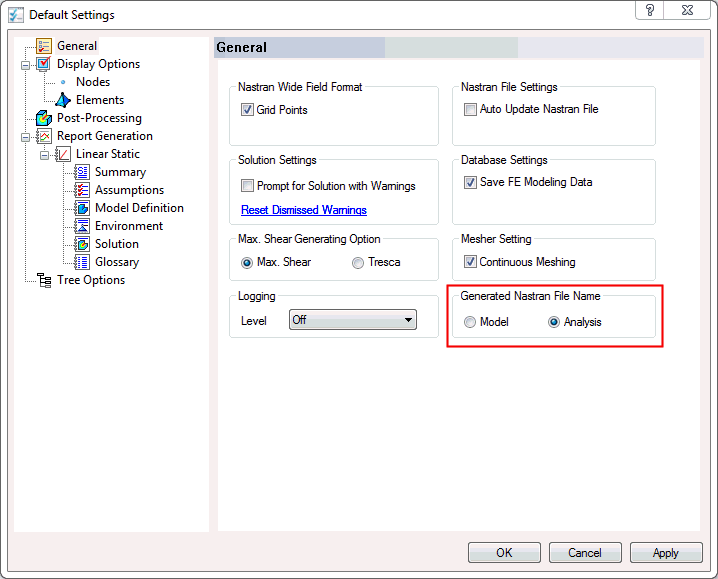

6. 在“默认设置”下，选择“常规”，然后在“生成的 Nastran 文件名”部分中，选择“分析”。



   通过 “生成的 Nastran 文件名”，可以设置借助于分析名称创建的 Nastran 和 FNO 文件。在此情况中，对于“分析”选择“热应力分析”，以使热分析 FNO 文件以分析名称保存，该名称将在线性静力分析中用作来自输出的载荷，以执行热应力分析。完成该教程后，确保切回到“模型”单选按钮。

7. 单击“确定”。
