施加载荷

1. 在“子工况 1”下的“载荷”上单击鼠标右键，然后选择“新建”。在此子工况中，载荷是在正 X 方向施加到支架第一个螺栓孔的 100 KN 力。



2. 在“名称”字段中输入 “轴向加载” 。

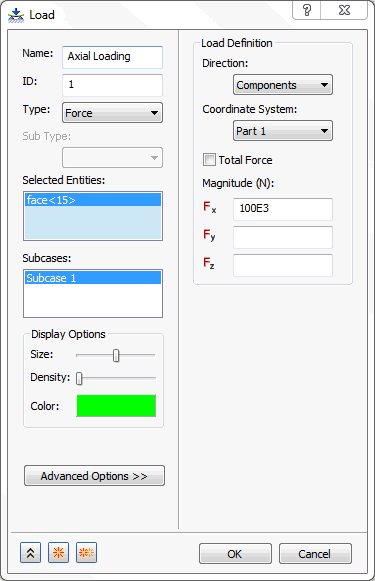

3. 选择离背面最远的第一个螺栓孔的内表面，并为“FX”键入 100E3。
4. 确保在“子工况”列表中选择“子工况 1”。



5. 然后单击“确定”。

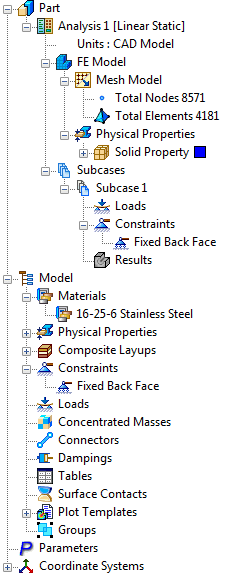

   还可以将不同的实体拖放到树视图中。例如， “轴向加载” 载荷和 “固定背面” 约束可以放置在“子工况 1”名称的顶部。

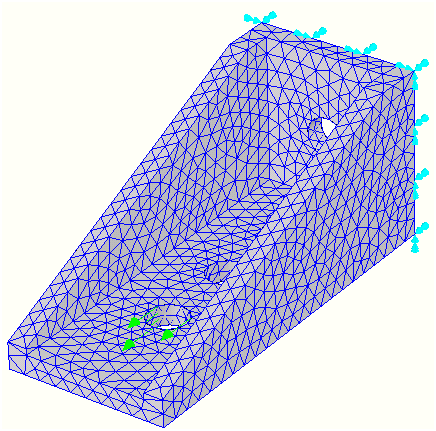

6. 模型应如下所示。

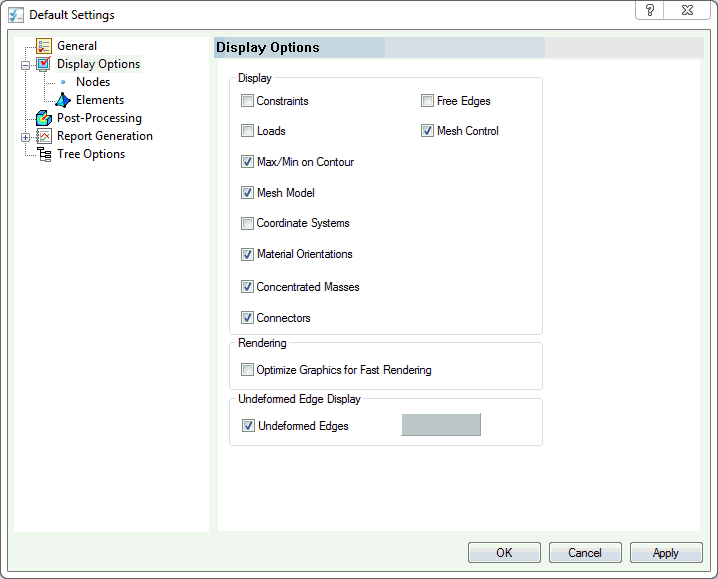

   可以隐藏载荷和约束。单击 CAD 界面顶部的“Autodesk Nastran”菜单选项卡，然后在功能区上的“系统”面板下选择“默认设置”。然后，单击“显示选项”，并取消选中“载荷”和“约束”复选框。也可以将其隐藏，方法是在树的“子工况”部分中右键单击“载荷”或“约束”，然后选中“全部隐藏”。
