对结果进行后处理

1. 结果将自动加载到 Autodesk Nastran In-CAD 中。
2. 现在，您将查看各种组合结果。
   1. COMP MAX PLY FAILURE INDEX

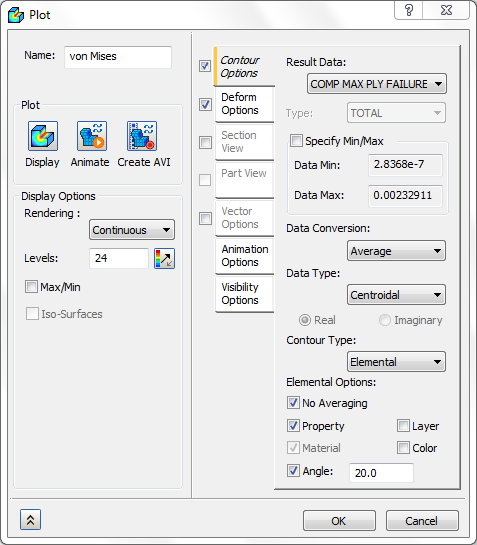

      1. 在“结果”下的“Von Mises”上单击鼠标右键，然后选择“编辑”。
      2. 为“轮廓选项”下的“结果数据”选择“COMP MAX PLY FAIL INDEX”。确保选中“变形”和“轮廓”。
      3. 将“数据类型”下拉菜单更改为“质心”，将“轮廓类型”下拉菜单更改为“单元”，选中“不进行平均”复选框。
      4. 取消选中“显示选项”下的“最大/最小”。



      5. 单击“显示”。
      6. 单击“确定”。

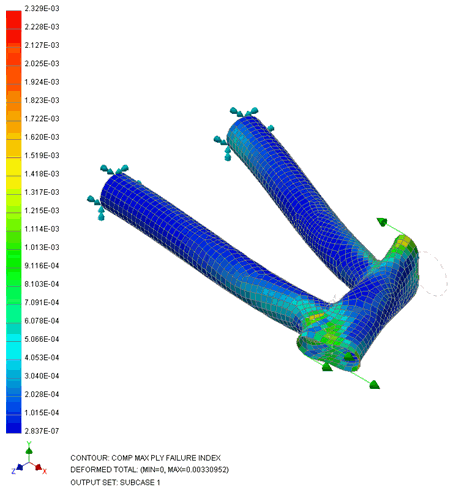

         此结果输出矢量显示每个单元上出现的最大失效指数（使用“斜坡”复合失效理论计算）。当失效指数超过 1.0 时，预计第一层将失效，这意味着至少有一层已失效。当失效指数小于 1.0 时，预计没有失效发生。

   2. COMP MAX FAILURE INDEX PLY

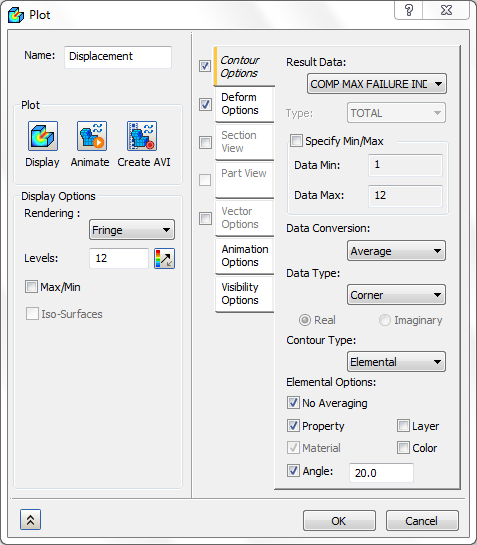

      1. 右键单击“位移”，然后选择“编辑”。
      2. 将“结果数据”更改为“COMP MAX FAILURE INDEX PLY”。
      3. 将“级别”从 24 更改为 12。
      4. 将“渲染”更改为“镶边”。
      5. 取消选中“显示选项”下的“最大/最小”。



      6. 单击“显示”。
      7. 单击“确定”。

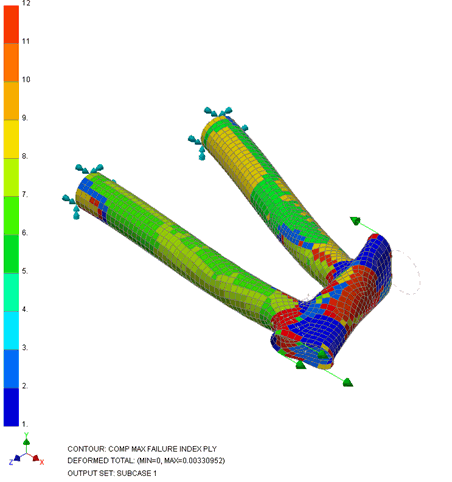

         COMP MAX FAILURE INDEX PLY 表示哪一层最严重且具有最高失效指数。

   3. COMP PLY NORMAL-1
      1. 右键单击“位移”，然后选择“编辑”。
      2. 将“结果数据”更改为“COMP PLY NORMAL-1STRESS”。
      3. 将“级别”从 12 更改为 24，将“渲染”更改为“连续”。
      4. 单击“显示”。
      5. 单击“确定”。

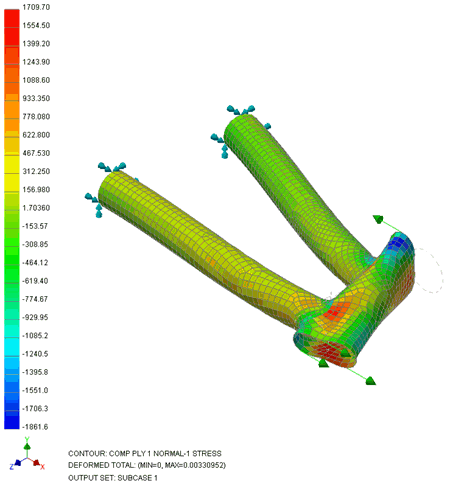

         COMP PLY NORMAL–1 STRESS 是沿着层 1 的纤维方向的应力。COMP PLY NORMAL-2 STRESS 是沿着层 2 的横切纤维方向的应力。

自行车框架部分中复合材料的使用到此结束。

下面总结了所涵盖的主要主题：

• 针对符合材料运行分析。
• 如何设置层压板的物理属性。
• 如何配置材料方向。
• 如何使用壳建模。
• 如何提取最大失效指数。
• 如何提取发生最大失效指数的层。
• 如何解释层的法向应力。
