定义网格

1. 右键单击“网格模型”，然后选择“编辑”。

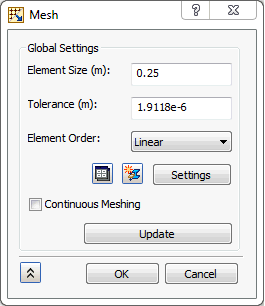

2. 为“单元大小”输入 0.25（米）。
3. 将“单元顺序”更改为“线性”。
4. 取消选中“连续网格生成”，因为网格是实体网格。





5. 单击“更新”按钮对几何体进行网格划分。
6. 单击“确定”。

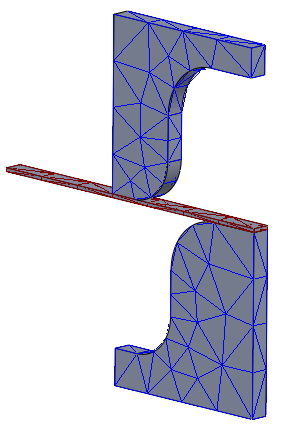

7. 请注意，网格较粗糙。因此，要在冲床和带板材的模具之间开发正确的接触单元，需要在边上创建网格控制。
8. 右键单击“网格模型”，然后选择“添加网格控制”。

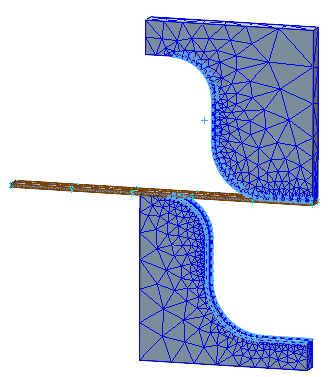

9. 单击“选择的边”选择框从顶点数据移动焦点并选择两侧的边，如下图所示。



10. 为“单元数”输入 20。
11. 单击 “新建”按钮。

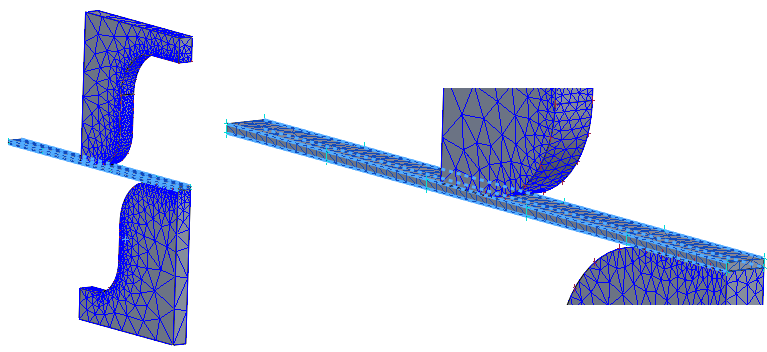

12. 选择板坯四周的边，如下图所示。



13. 为“单元数”输入 50。
14. 单击“确定”。

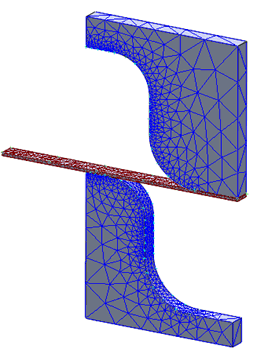

15. 右键单击“网格模型”，然后选择“更新所有网格”。
