对结果进行后处理

1. 右键单击“XY 图”，然后选择“新建”。

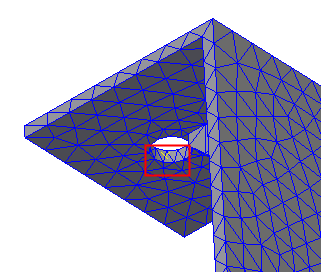

2. 单击支架顶部（孔端）的节点。ID 应显示在输入框中。



3. 确保“开始集”设置为“STEP 1”，“结束集”设置为“STEP 19”。
4. 从“结果数据”下拉菜单中选择“LINEAR ACCELERATION”。
5. 从“分量”下拉菜单中选择“TOTAL”。

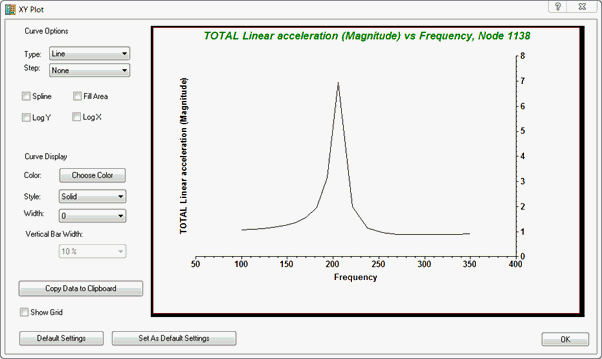

6. 单击“显示 XY 图”按钮。结果应如下所示。



   请注意 200 Hz 后面的大尖峰。此峰值与正则模态分析结果（大约为 214 Hz）重合。

支架的模态频率响应到此结束。

下面总结了所涵盖的主要主题：

• 创建模态频率响应分析。
• 施加频率相关载荷。
• 向结构施加阻尼。
• 为模态频率响应解决方案定义所关注的模态之间的聚拢。
• 使用直接方法创建与基础运动有关的问题。
