显示 Von Mises 应力

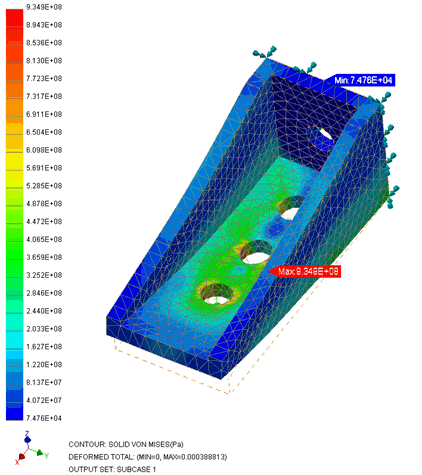

1. 双击 Von Mises 图。

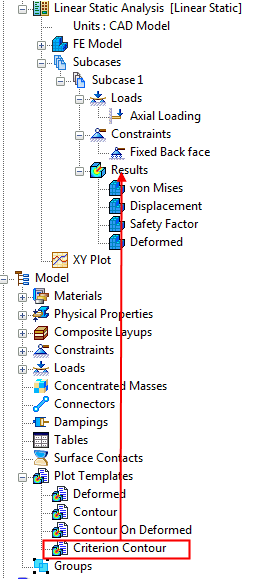

2. 从树的“图模板”部分将“标准轮廓”模板拖放到“结果”上，如下图所示。



3. 模板将放置在“子工况 1”下“结果”的底部。
4. 在新模板上单击鼠标右键，然后选择“编辑”以更改图中的某些设置。

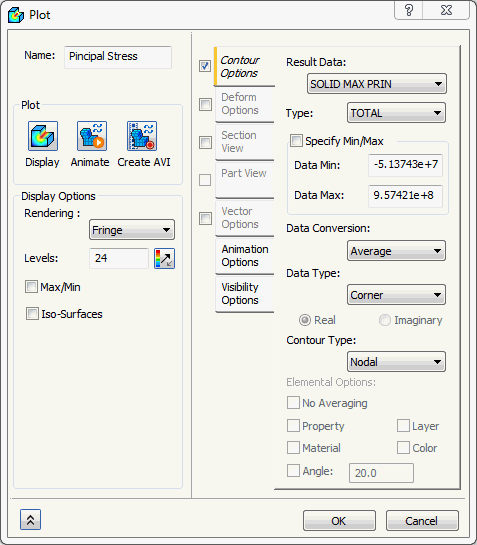

5. 进行更改，以使对话框如下所示。将“名称”更改为 “主应力 。关闭“单元边”、“最大/最小”，并将“结果数据”下拉菜单更改为 SOLID MAX PRIN。

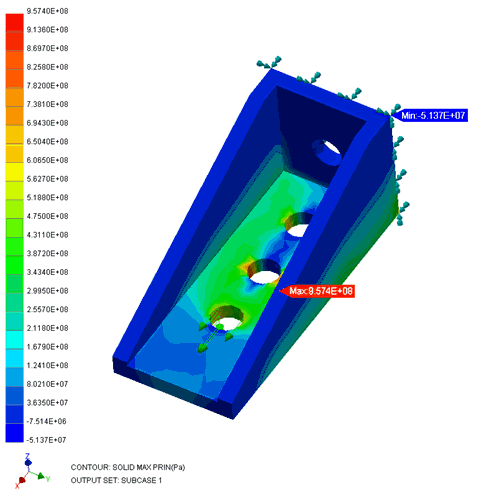

6. 单击“显示”按钮。



7. 单击“确定”。
