施加约束

1. 在树视图中，在“子工况 1”下的“约束”上单击鼠标右键，然后选择“新建”。
2. 将约束重命名为 “固定轴孔” 。
3. 定向 Autodesk Nastran In-CAD 中的模型，以便可以清楚地查看和拾取下方的中心孔表面。

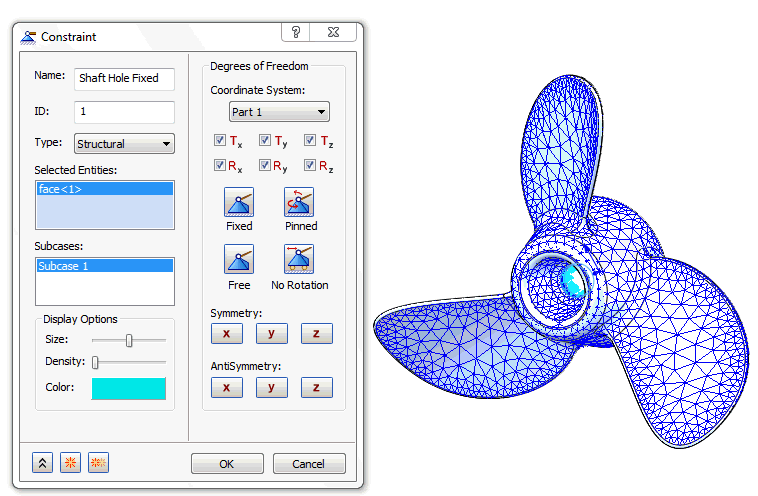

4. 确保在“子工况”列表中选择“子工况 1”。
5. 接受默认设置，然后单击“确定”以定义约束。

   默认情况下，约束设置为固定条件（约束选定表面上节点的所有 6 个自由度）。

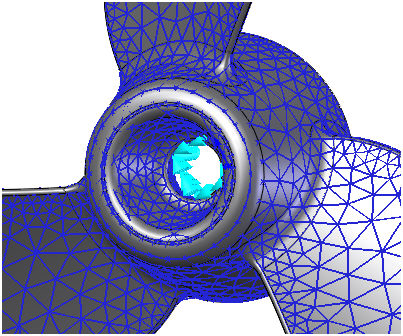

6. 如果在模型窗口中放大轴孔，现在可以看到固定约束的符号。
