对结果制作动画

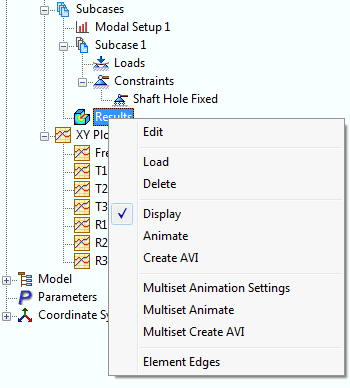

1. 在树视图中的“结果”上单击鼠标右键，然后选择“编辑”。

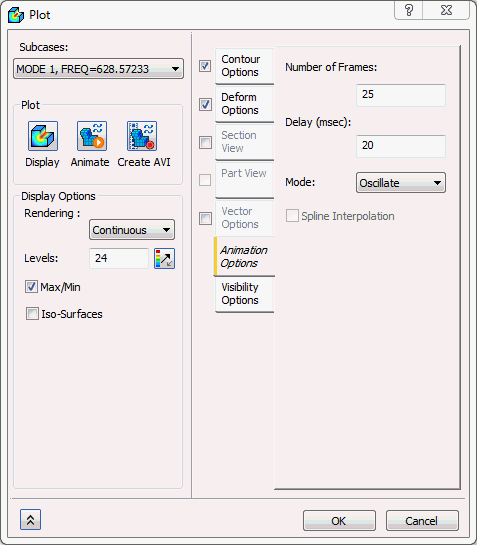

2. 从“子工况”下拉菜单中选择“模态 1，FREQ = 628.57233”。确保选中“轮廓”和“变形”。
3. 单击“动画选项”选项卡。

   帧数 = 25

   延迟（毫秒）= 20

   模态 = 振荡



4. 单击“确定”。
5. 在“结果”上单击鼠标右键，然后选择“动画制作”。您应该看到动画制作的轮廓和变形。
6. 在“结果”上单击鼠标右键，然后再次选择“动画制作”以停止动画。
7. 在“结果”上单击鼠标右键，然后选择“编辑”。
8. 取消选中“轮廓”复选框。请注意，位移轮廓图不再与变形图一起插值。

螺旋桨的正则模态分析至此结束。

下面总结了所涵盖的主要主题：

• 如何设置和运行简单正则模态分析。
• 如何解读频率或特征值提取结果。
• 如何设置和运行简单动画。
