施加载荷

1. 右键单击“载荷”，然后选择“新建”。
2. 在“类型”下拉菜单中选择“强制运动”，在“强制运动类型”下拉菜单中选择“加速”。

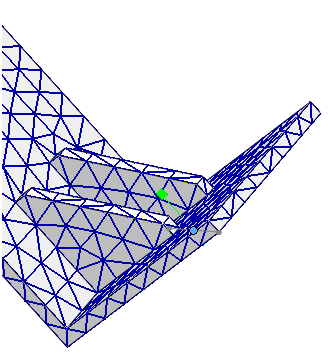

3. 单击结构基底中受到约束的点。
4. 在“载荷定义”下的“ay”框中键入 1.0。
5. 在“频率表数据”部分下面，单击“载荷因子”下拉菜单旁边的 “新表”按钮。

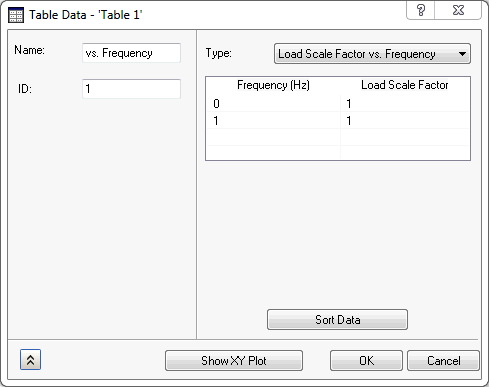

6. 通过在单元格中双击来按如下所示定义表。请注意值沿着所关注的频率。将“名称”更改为 “与频率” 。



7. 从下拉菜单中选择“载荷比例因子与频率”。

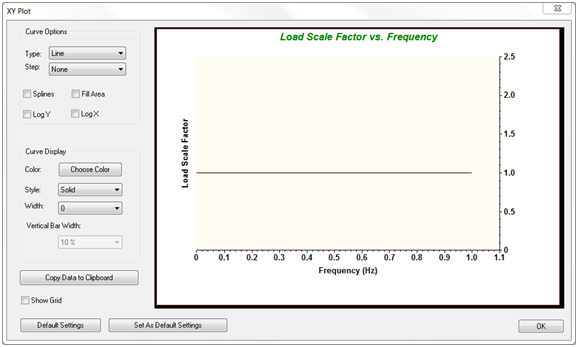

8. 单击“显示 XY 图”按钮以查看 XY 图。它应如下所示。







9. 在“XY 图”对话框上单击“确定”。
10. 在“表数据 – 表 1”对话框上单击“确定”。

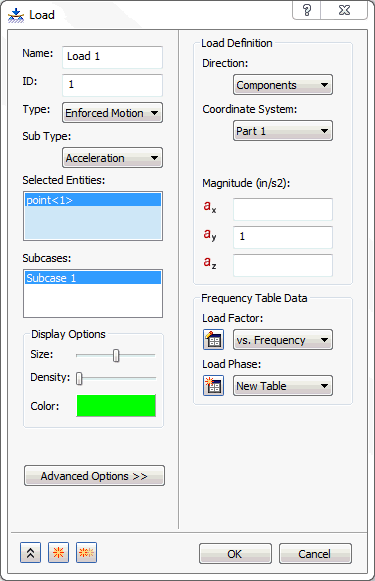

11. 在“载荷”对话框上单击“确定”。

使用强制运动载荷（位移、速度和加速度）时，要强制的方向必须受到约束。这可能有点怪，但请记住，强制运动是约束运动。
