- 在树视图中，右键单击“表面接触”，然后选择“新建”。
- 将“名称”更改为 “顶部接触” 。
- 选中“手动”单选按钮。
- 选择板坯的上表面作为“主实体”表面。

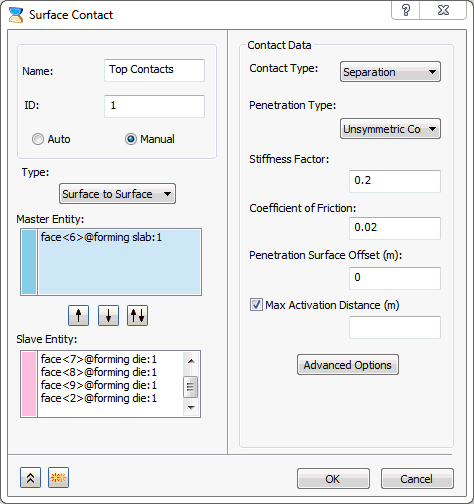

- 对于从属表面，选择模具的接触面，如下图所示。
- 确保选中“添加到 FE 模型”。
- 为“刚度因子”输入 0.2，为“摩擦系数”输入 0.02。
- 单击
“复制”按钮，然后将“名称”更改为
“底部接触”

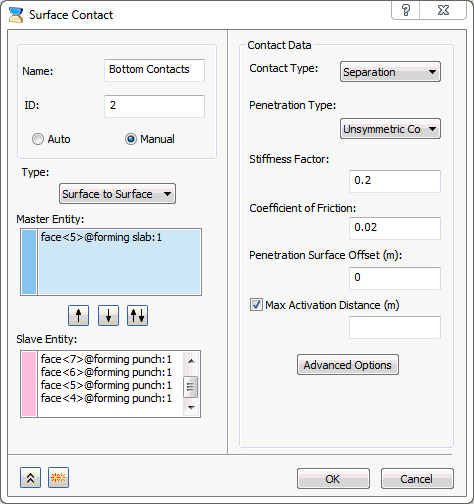

。 - 清除所有实体，并重新选择板坯的下表面作为“主实体”，选择冲床模型的所有接触面作为“从属实体”，如下图所示。
- 单击“确定”以创建表面接触。
