模态频率响应解决方案需要模态信息来对运动方程求解。
- 在树视图中，右键单击“模态设置 1”，然后选择“编辑”。
- 为“模态数”键入 40。
- 单击“确定”以接受更改。

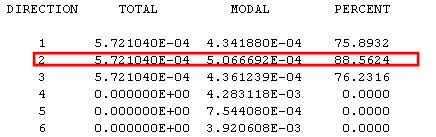

为了获得足够多的信息以得到满意的答案，您定义了 40 个模态。这是通过运行正则模态分析并查看在 Autodesk Nastran 输出文件 (*.OUT) 中找到的“模态质量百分比”表来查找的。使用 40 个模态时，“模态质量百分比”表如下所示。
请注意，在方向 2 中，百分比为 88%。我们希望在该方向上超过 80%，因为这是我们向其提供基础激励的方向。您可以使用任何文本编辑器（如“记事本”）查看此输出 (*.OUT) 文件。
