生成报告

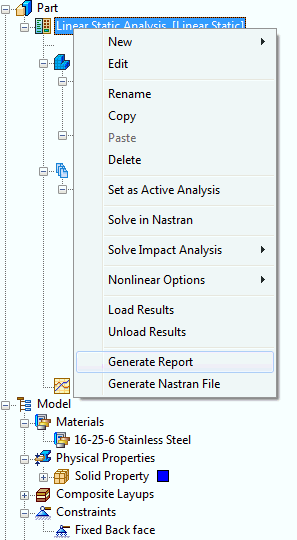

1. 在树视图中，右键单击名为“线性静力分析”的分析，然后选择“生成报告”。

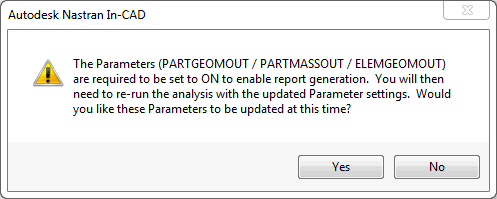

2. 取决于用户的设置，可能会显示以下消息：



3. 单击“是”。
4. 在“模型”树中双击“参数”。在左侧窗口中的“几何体处理器参数”下，选中左下角的“高级设置”复选框，请注意 PARTGEOMOUT、PARTMASSOUT 和 ELEMGEOMOUT 设置会自动打开。
5. 重新运行分析。使用适当的设置可以生成报告。右键单击分析名称、“线性静力分析”，然后选择“在 Nastran 中求解”。
6. 再次在树视图中，右键单击“线性静力分析”，然后选择“生成报告”。

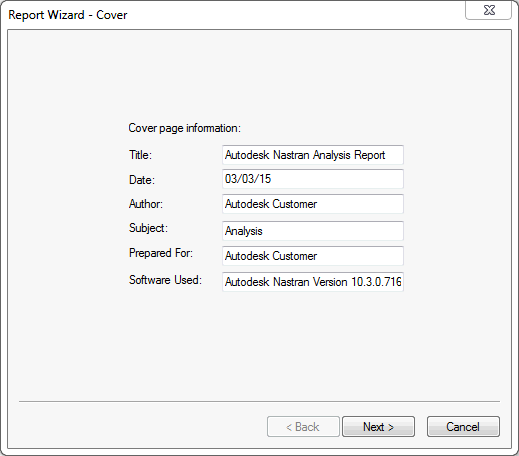

7. 将打开“报告向导 – 封面”窗口。编辑以下信息：
   • 标题：线性静力分析报告
   • 作者：您的姓名
   • 单击“下一步 >”。

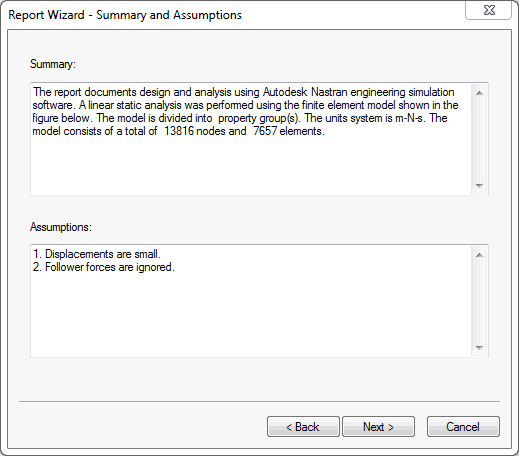

8. 此时显示“报告向导 – 摘要和假设”对话框。在“假设”窗口中，添加“3. 忽略重力影响”。单击“下一步 >”。

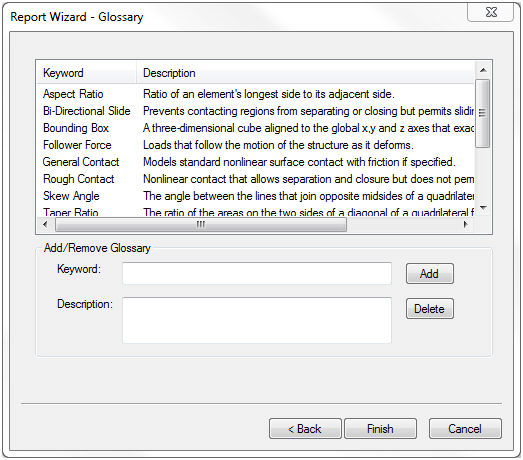

9. 在“报告向导”弹出对话框上单击“下一步 >”，直到显示“报告向导 – 词汇表”对话框，然后单击“完成”以生成报告。



10. 将报告保存为 “分析报告” 。
11. 通过单击“报告”弹出对话框上的“查看报告”按钮，打开刚刚创建的 HTML 文件。请注意，报告图将与文字一同自动生成。
