对结果进行后处理

1. 求解完成后，Autodesk Nastran In-CAD 将在“子工况 1”下放置四个不同的轮廓图。
2. 这些图具有默认轮廓模板设置，位于树视图底部的“图模板”下。
3. 这些模板中的每个模板都可以拖放到子工况中以创建新的轮廓图。可以右键单击模板以编辑设置。

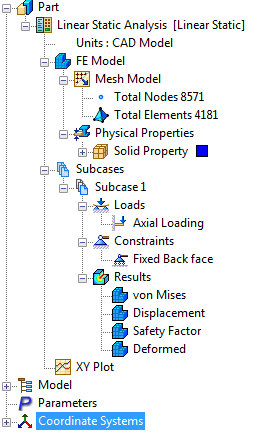

4. 加载结果后，树视图将如下所示：



   分析完成后，可以关闭“Autodesk Nastran 输出”窗口。

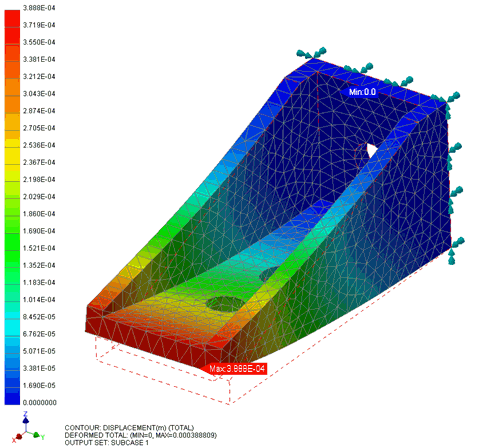

5. 双击“子工况 1”下的“位移”图。这将显示变形几何体上总位移的轮廓。

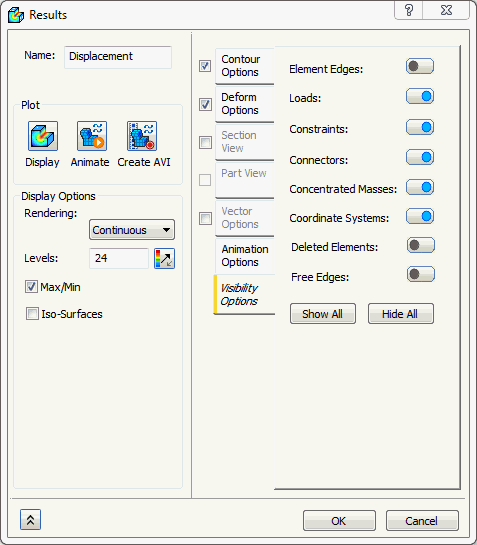

6. 现在，在“位移”上单击鼠标右键，然后选择“编辑”。选择“可见性选项”选项卡，然后将“单元边”按钮设置为“关闭”。单击“确定”。

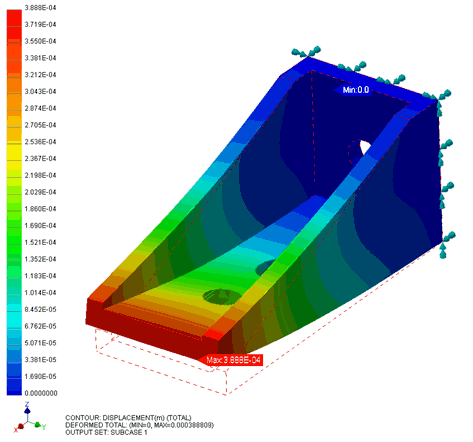

输出描述：

• 在模型区域的左下角显示关于轮廓图的有用信息。



• 第一行描述所显示的输出集。
• 第二行提供变形矢量的详细信息。在此例中，为总变形（最大值约为 0.0004 米）。
• 第三行描述所显示的轮廓。在此例中，为总位移。尝试在树视图中再次双击轮廓图。显示将切换回未变形的网格图。
