将单元属性定义为横截面

1. 在树视图中的“物理属性”上单击鼠标右键，然后选择“新建”。
2. 将属性重命名为 “梁横截面属性” 。
3. 从“类型”下拉菜单中选择“线单元”。
4. 从“线单元类型”下拉菜单中选择“梁”。
5. 从“输入类型”组框中选中“横截面”单选按钮，然后单击 “定义”按钮。

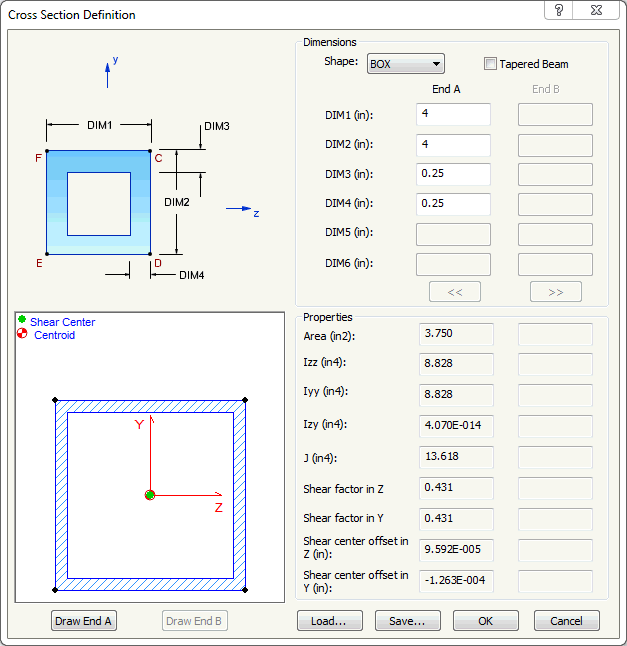

6. 如下图所述定义横截面。单击“绘制末端 A”按钮以查看属性。



7. 单击“确定”。
8. 确保取消选中“关联的几何体”。



   这将使用模型中每个草图段的横截面属性创建网格。

9. 单击“确定”以创建物理属性。
