施加约束

1. 在树视图中，右键单击“约束”，然后选择“新建”。

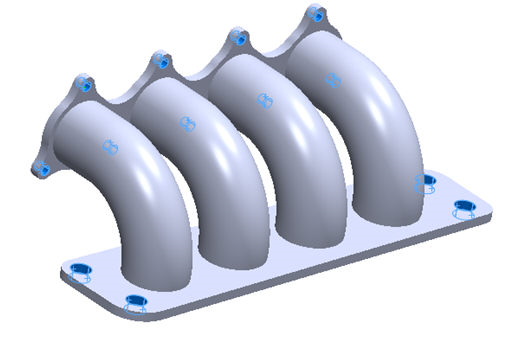

2. 选择在如下所示图像中以蓝色高亮显示的螺栓孔表面。

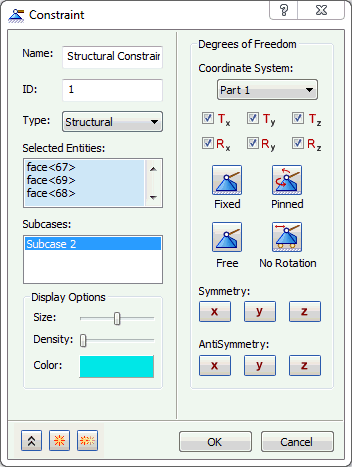

3. 将约束重命名为 “结构约束” 。



4. 接受默认设置。确保高亮显示“子工况 1”，然后单击 “新建”按钮以定义其他约束。

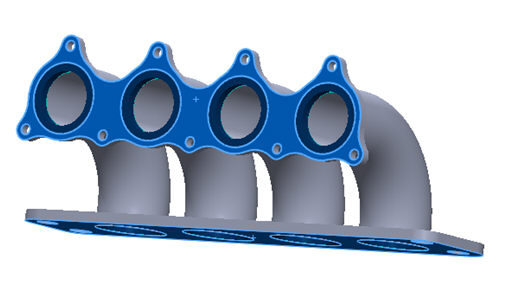

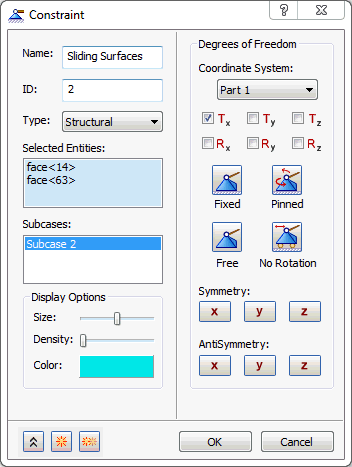

5. 将“约束 2”重命名为 “滑动表面” 。选择两个法兰的表面，这两个法兰背离如下所示图像中以蓝色高亮显示的管。



6. 取消选中除“Tx”以外的所有自由度。这将允许表面上的节点在其所属的平面上滑动，但不允许节点穿透平面。



7. 确保高亮显示“子工况 1”，然后单击“确定”以关闭对话框。

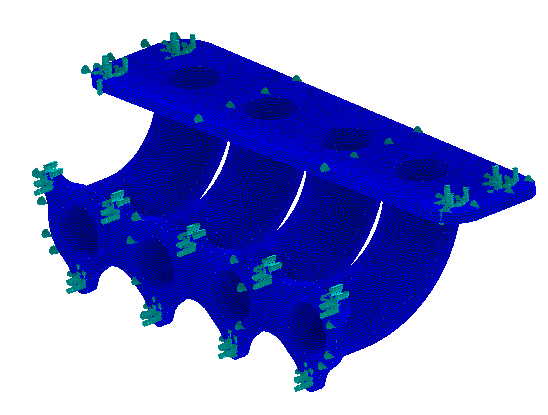

8. 最终模型应如下所示。

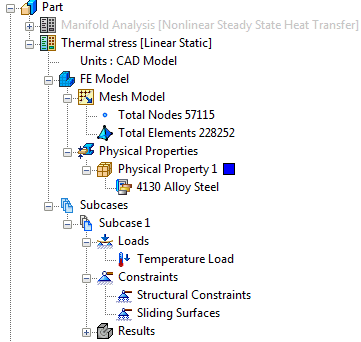

9. 在定义所有实体后，最终树视图应如下所示。
