- 根据系统，解算模型可能需要几分钟的时间。然后，结果将自动加载到 Autodesk Nastran In-CAD 中。

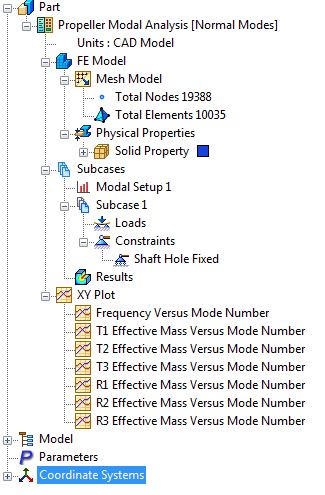

- 与线性静力分析不同，树中将显示单个“结果”项目。这是处理多输出结果的方式。
- Nastran 将计算位移，以图形方式表示提取的每个特征值的模态形状。

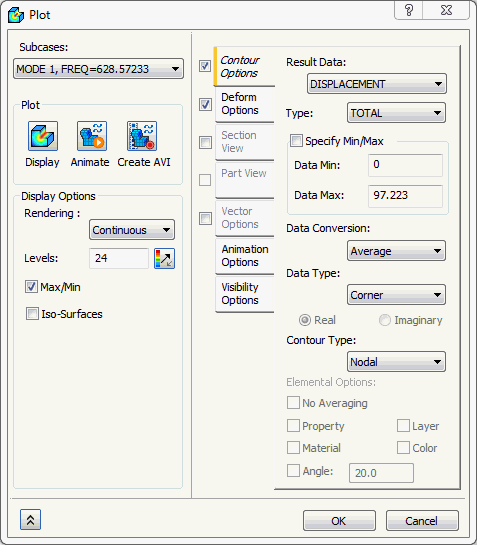

- 右键单击树中的“结果”，然后选择“编辑”。
- 从“子工况”下拉菜单中选择“模态 1，FREQ = 628.57233”。单击“显示”按钮。

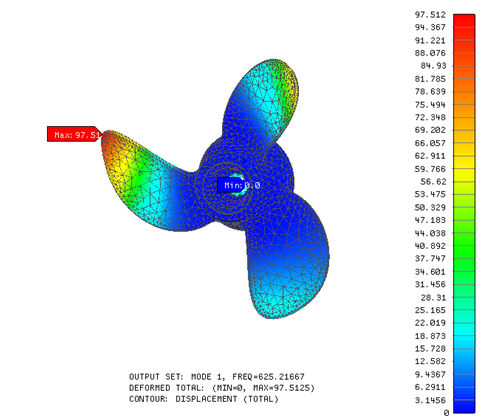

- 第一个（也是最低的）频率约为 629Hz。在这种情况下，为弯曲模态。确保选中“变形”复选框，然后单击“显示”和“确定”。

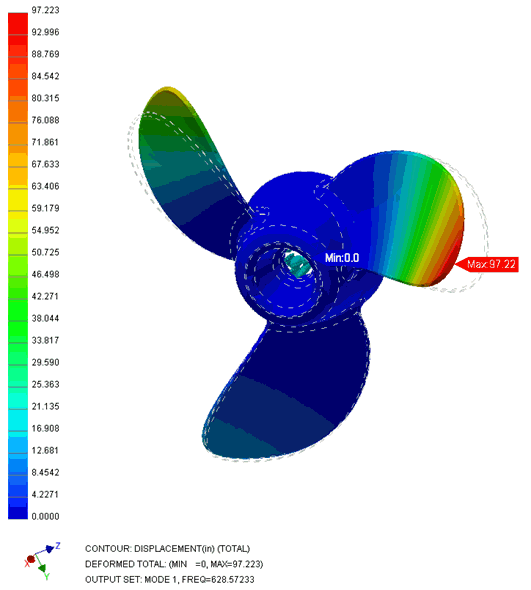

- 未变形的边叠加在轮廓上以显示相对位移形状。在此处，为了直观起见，未显示单元边。
- 在第一个模式中，螺旋桨叶片弯曲到未变形叶片的平面以外以显示弯曲模态形状。

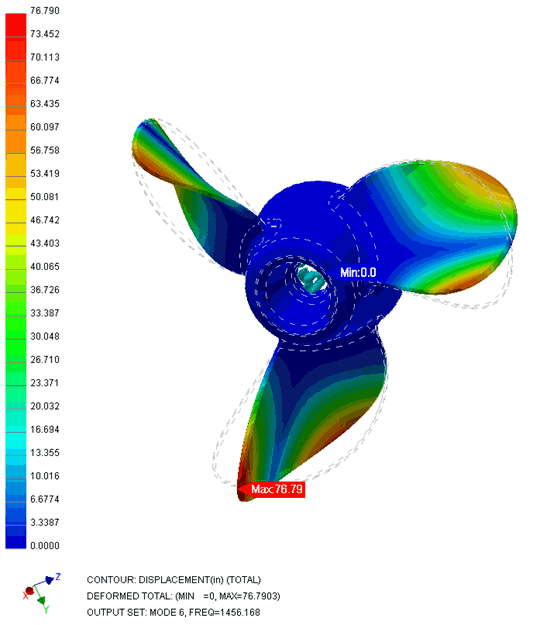

- 模式 6 显示模态模式。再次在单元边关闭的情况下显示模型，同时显示未变形的边以显示相对位移。
如果显示“最大”和“最小”标签，可以在单元边旁边的“图属性”对话框中的“显示选项”部分中将其关闭。
