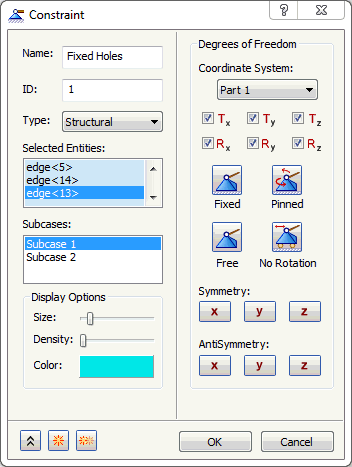

- 在树视图中，右键单击“约束”，然后选择“新建”。
- 将“名称”更改为
“固定孔”

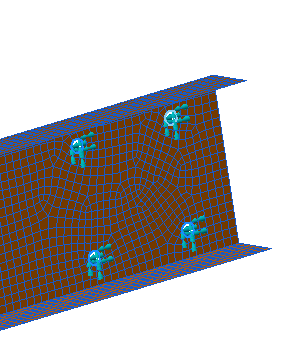

，然后选择在梁的右端定义孔的曲线。
- 从“子工况”列表中单击“子工况 1”和“子工况 2”。这会将此约束同时添加到两个子工况。
- 单击
“新建”按钮。 - 将“名称”更改为 “固定在 Y 方向” 。
- 此外，确保在“子工况”列表中选择“子工况 1”。

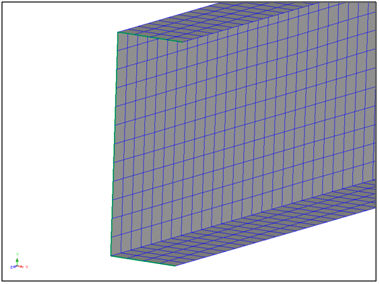

- 选择梁上与带孔一侧相对的三条边。
- 单击
“自由”按钮，然后选择“Ty”将通道固定在强制 Y 方向。 - 单击
“复制”按钮。请注意，已在梁上选择的与带孔一侧相对的三条边将得以保留。 - 将“名称”更改为 “固定在 X 方向” 。
- 确保在“子工况”列表中选择“子工况 2”。
- 单击 “自由”按钮，然后选择“Tx”将通道固定在强制 X 方向。
- 单击“确定”。
将相同的节点/表面/曲线约束在强制位移/旋转方向。重要的是仅将具有强制位移的节点约束在位移方向上。所有其他约束将被视为实际边界条件。
