单集

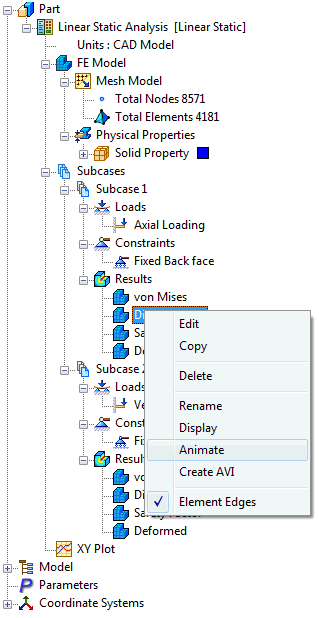

在任何加载的“结果”点图（Von Mises、位移、安全因子、变形和任何自定义图）上单击鼠标右键，然后选择“动画制作”以启动动画。

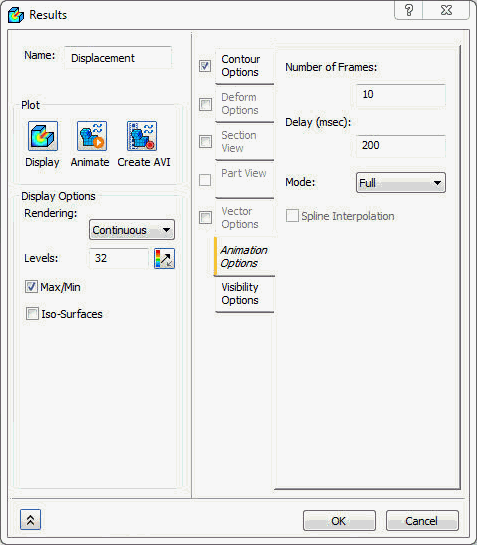

在任何加载的“结果”点图（Von Mises、位移、安全因子、变形和任何自定义图）上单击鼠标右键，然后选择“编辑”以修改动画设置。此时将打开“结果”窗体。

此窗体包含以下部分：

• 名称：输入点图的名称。
• 点图：
  • 显示：以当前设置显示轮廓。
  • 动画制作：设置并开始动画（用当前设置）或停止播放动画。
  • 创建 AVI：以 .AVI 格式保存动画。
• 动画选项：
  • 帧数：动画中的帧数。
  • 延迟(毫秒)：帧之间的间隔时间。
  • 模态：
    • 一半：加载正载荷。
    • 完全：加载和卸载正载荷。
    • 振荡：加载和卸载正载荷与负载荷。
• 轮廓选项：通过此部分，可以选择在动画制作期间要绘制的结果数据。可以指定最大值和最小值范围以及不同的渲染类型。
• 变形选项：通过此部分，可以选择变形的输出矢量。可以按照模型尺寸百分比或实际值缩放点图。
• 截面视图：通过此部分，可以选择用于绘图的截面平面。
• 零件视图：通过此部分，可以选择要进行动画制作的特定零件。
• 可见性选项：通过此部分，可以使用“翻转”按钮设置“打开”或“关闭”状态，以显示或隐藏功能。
