编辑

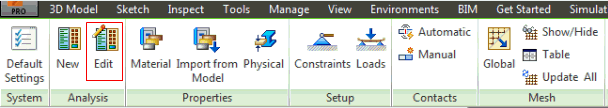

单击功能区上“分析”面板下的“编辑”按钮，或在树顶部的“分析”上单击鼠标右键，然后选择“编辑”以打开以下窗口。

您可以编辑上图所示的功能（名称、标题、单位、分析类型、节点和单元输出控制、大位移、动力学选项、输出选项及接触）。

选择单位：提供在分析对话框中定义单位体系的选项。

• 单位体系：
  • CAD 模型：指在 CAD 环境的“文档设置”中定义的默认单位系统。
  • SI：指 MKS 系统（米、千克、秒、牛顿、开尔文和度）。
  • 已修改的 SI：指已修改的 MKS 系统（毫米、吨、秒、牛顿、开尔文和度）。
  • 英制：指英制/IPS 单位体系（英寸、每平方英寸磅数、秒、磅、华氏度和度）。
  • CGS：指用于将标准单位设置为厘米、克、秒、达因、摄氏度和度的系统。

节点输出控制：允许请求所有的节点结果：位移、已应用的载荷、SPC、MPC 和栅格点力平衡。对于热分析，可以请求温度和 SPC 热流。而对于动力学分析，可以请求速度和加速度。

单元输出控制：允许同时请求力、应力和应变。对于热分析，可以请求热通量。

大位移：允许在“打开”和“关闭”间切换。此选项适用于所有非线性分析（非线性静力、非线性屈曲、非线性瞬态响应和自动化冲击分析 (AIA)）。

• 打开：大位移和从动力生效且包括差动刚度。
• 关闭：大位移和从动力生效但不包括差动刚度。

数据：包含线性和非线性屈曲分析的特征值数据。

动力学选项：包含“相位”和“实际”单选按钮。仅当将分析类型设定为“频率”和“随机响应”时才显示这些按钮。它还包含“PSD 输出控制”按钮（将分析类型设定为“随机响应”时显示）。

输出选项：允许定义绘制、打印、冲压、冲压和绘制。

• 绘制：仅将结果输出写入结果中性文件系统。
• 打印：将结果输出写入模型结果输出文件和结果中性文件系统。
• 冲压：同时也将结果输出附加到模型结果冲压文件。
• 冲压和绘制：包含冲压和绘制行为。

接触：允许设置默认设置以生成自动接触。

• 类型：可使用“分离”、“已接合”、“滑动/无分离”、“分离/无滑动”和“偏移粘合”选项来使用 CAD 模型定义自动接触。
• 容差：允许使用容差范围内的面生成自动接触。
