载荷

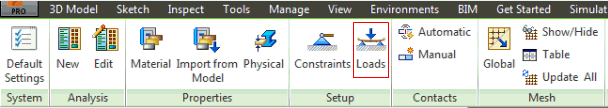

单击功能区上“设置”面板下的“载荷”按钮或在树顶部的“载荷”上单击鼠标右键，然后选择“新建”以打开以下窗口。

该窗体包含以下主要区域：

• 名称：输入载荷的名称，例如 Vertical Corner Force。
• ID：新载荷创建后会立即自动按顺序更新载荷的 ID，这样可保证各载荷的 ID 是唯一的。
• 类型：选择要应用于模型的载荷类型。当前，支持以下类型：
  • 力
  • 力矩
  • 分布式载荷
    • 力
    • 力矩
  • 压力
  • 重力
  • 远程受力
  • 旋转力
  • 强制运动
    • 位移
    • 旋转
    • 速度
    • 角速度
    • 加速度
    • 角加速度
  • 初始条件
    • 温度
    • 位移
    • 旋转
    • 速度
    • 角速度
    • 加速度
    • 角加速度
  • 主体温度
  • 温度
  • 对流
  • 辐射
  • 热生成
  • 热通量
  • 从输出
• 可将载荷应用于以下几何实体。当然，如果无法将特定载荷应用于特定实体，则将无法选择该特定实体。
  • 主体
  • 面
  • 边
  • 点
• 选择的实体：此部分列出了可被选择以应用载荷的各种实体。可以选择曲线、曲面和顶点。

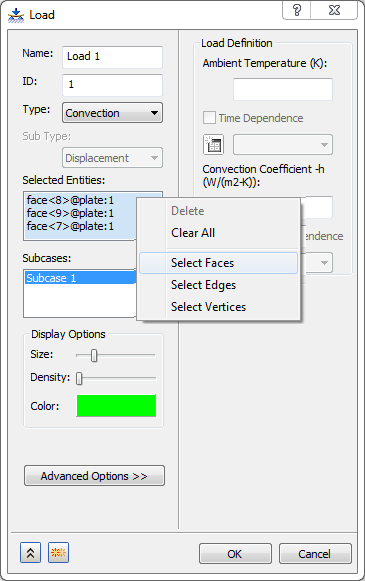

  选择过滤器现已添加到所有“选择的实体”选择框中。右键单击选择框，您会注意到将列出“选择面”、“选择边”和“选择顶点”选项。这将允许您仅设置和选择过滤出的面、边和顶点。



• 子工况：允许用户选择要应用载荷的子工况。如果在创建载荷前创建了多个子工况，则它们将显示在列表中。如下图所示。请注意“子工况 1”和“子工况 2”。取消选中复选框将使其不能用于列表。定义的荷载将不会自动放置到关注的子工况中。应用载荷的子工况以后始终都可以修改。



• 显示选项：允许编辑载荷的显示选项。

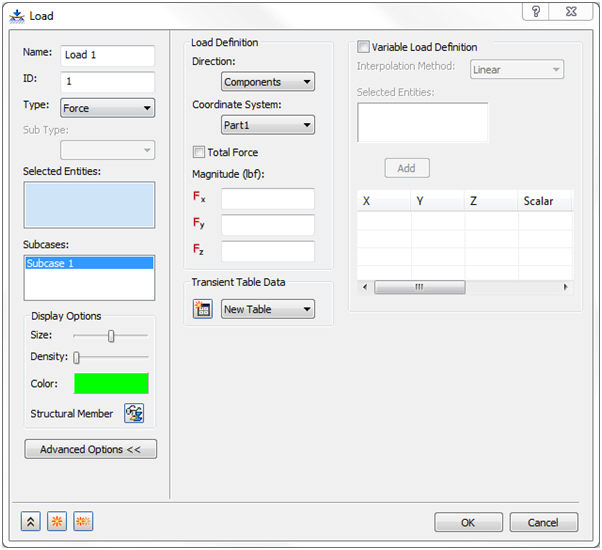

• 高级选项：打开用于定义可变载荷的“可变载荷定义”部分。
• 载荷定义：随选定的“类型”而变。此部分包含三个子部分：“方向”、“坐标系”和“幅值”。
• 瞬态表数据：用于定义“直接瞬态”、“模态瞬态”和“非线性瞬态”分析的瞬态载荷。
• 可变载荷定义：单击“高级选项”按钮后可用。它用于定义可变载荷。

单击页面底部的链接可查看其中一些主题的详细信息。
