网格模型编辑

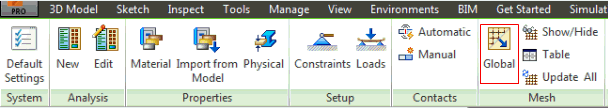

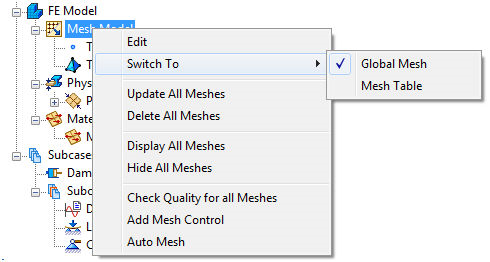

单击功能区上“网格”面板下的“全局”按钮，或在“网格模型”上单击鼠标右键，然后选择“编辑”。

将显示下图所示的“网格”表单，因为这是“编辑”命令的默认选择。

• 单元大小：模型的全局单元大小。此字段的初始值为默认大小，可根据模型的维度进行更改。
• 容差：调整该网格容差值可帮助您生成零件的网格，否则将无法生成网格。
• 单元阶：抛物线或线性单元。
• “网格表”图标 允许从“全局网格”切换到“网格表”。
• “新物理属性”图标 允许创建新的物理属性。

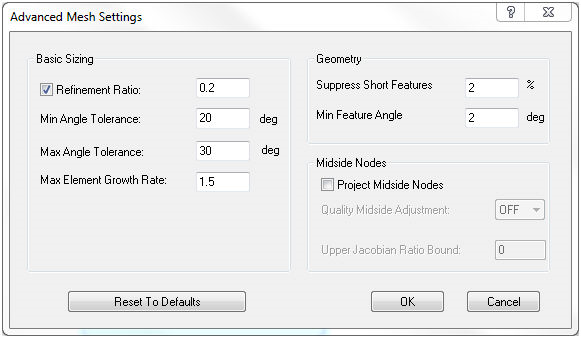

• “设置”按钮允许为单个网格定义“高级网格设置”，如下图所示。



  • 基本尺寸：
    • 细化率：更改网格大小可获得更高的均匀性。网格单元大小会因边、曲线、孔和凹凸等而发生变形。细化率越大，网格大小越大。
    • 最小角度容差：控制网格单元的最小角度的允许更改量。
    • 最大角度容差：控制网格单元的最大角度的允许更改量。最大角度容差越大，生成的网格化分布越均匀。
    • 最大单元增长率：增长系数越大，网格单元大小越大。随着增长系数的增加，较小的网格单元将越来越集中到实体（孔、凹凸等）。
  • 几何体：
    • 抑制短特征：抑制或掩盖小特征（如孔、凹凸等）。
    • 最小特征角：控制各种特征（如边、孔和凹凸等）周围的网格单元的角度。
  • 中间节点：
    • 投影中间节点：将中间节点添加到网格。这会影响沿着曲线和边的单元。关闭时，可能无法看见完整的网格线。
    • 质量中间调整：控制中间调整并调整网格（如果有必要）。
    • 雅可比比率上限：控制质量中间调整的比率。

    以下是几种网格类型的图示。

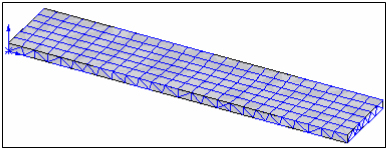

    四边形和三角形组成的平面网格：

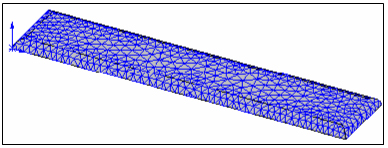

    实体网格：



• 连续网格生成：此复选框将对壳单元启用连续网格生成，并且在为实体单元指定的容差范围内合并节点。
• 更新按钮将该零件网格化。

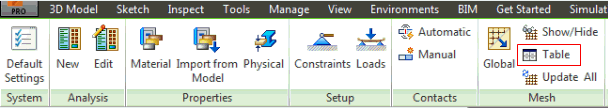

如果在“切换到”下选择了“网格表”，然后在“网格模型”下选择了“编辑”，或单击功能区栏上的“表”按钮，将出现以下窗体：

• 图标 表示已将对应零件网格化。
• 零件名称：提供添加到“网格表”的零件的信息。
• 可见性：在对应零件上将网格切换为“打开”和“关闭”的复选框。
• 颜色：显示为作为网格的对应零件分配的物理属性颜色。
• 大小：模型的全局单元大小。此字段的初始值为默认大小，可根据模型的维度进行更改。
• 单元阶：抛物线或线性单元。
• 设置：如上文所述，允许在“全局网格”部分下定义更多高级网格设置。
• 节点和单元：给出零件网格各自的节点和单元的数量。
• 此选中的 图标可启用 按钮，单击按钮则将零件网格化。
• 此选中的 图标可启用 按钮，单击按钮后将删除该零件的网格。
• “缩放”图标 可缩放对应的零件。
• 图标 允许从“网格表”切换到“全局网格”。
• “新物理属性” 按钮允许创建新的物理属性。
• 连续网格生成：此复选框将对壳单元启用连续网格生成，并且在为实体单元指定的容差范围内合并节点。
