多集

在“子工况”下的“结果”上单击鼠标右键，然后选择“多集动画制作”以启动动画。

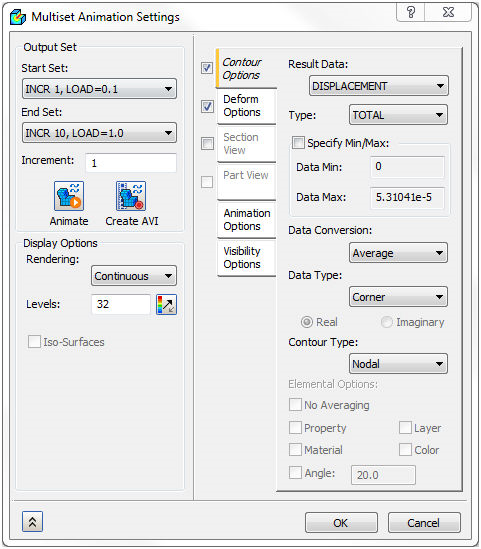

在“子工况”下的“结果”上单击鼠标右键，然后选择“多集动画设置”以修改动画设置。此时将打开“多集动画设置”窗体。

该窗体包含以下选项：

• 输出集：
  • 开始集：动画开始时使用的结果集。
  • 结束集：动画结束时使用的结果集。
  • 增量：如果使用了多个集，则会出现“增量”选项，以便指定对结果集进行动画处理时采用的增量。
  • 动画制作：设置并开始动画演示（用当前设置）或停止播放动画。
  • 创建 AVI：以 .AVI 格式保存动画。
• 动画选项：



  • 延迟(毫秒)：帧之间的间隔时间。
  • 模态：
    • 一半：加载正载荷。
    • 完全：加载和卸载正载荷。
    • 振荡：加载和卸载正载荷与负载荷。
  • 样条线插值：对于多集动画，将插值中间输出，从而增加帧数以匹配指定的数值。
• 轮廓选项：通过此部分，可以选择在动画制作期间要绘制的结果数据。可以指定最大值和最小值范围以及不同的渲染类型。
• 变形选项：通过此部分，可以选择变形的输出矢量。可以按照模型尺寸百分比或实际值缩放点图。
• 截面视图：通过此部分，可以选择用于绘图的截面平面。相同的选项将显示在“结果”点图对话框中。
• 零件视图：通过此部分，可以选择要进行动画制作的特定零件。相同的选项将显示在“结果”点图对话框中。
• 可见性选项：通过此部分，可以使用“翻转”按钮设置“打开”或“关闭”状态，以显示或隐藏功能。相同的选项将显示在“结果”点图对话框中。
