材料

创建的所有材料分组列在“模型”树的“材料”下，并且可将其分配到“物理属性”下的零件。

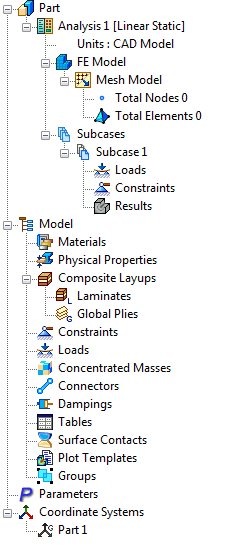

零件

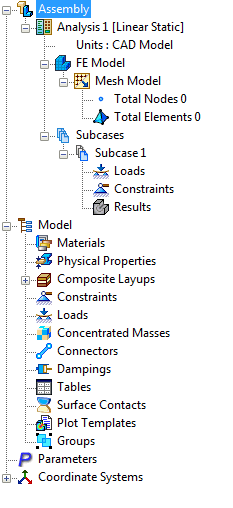

部件

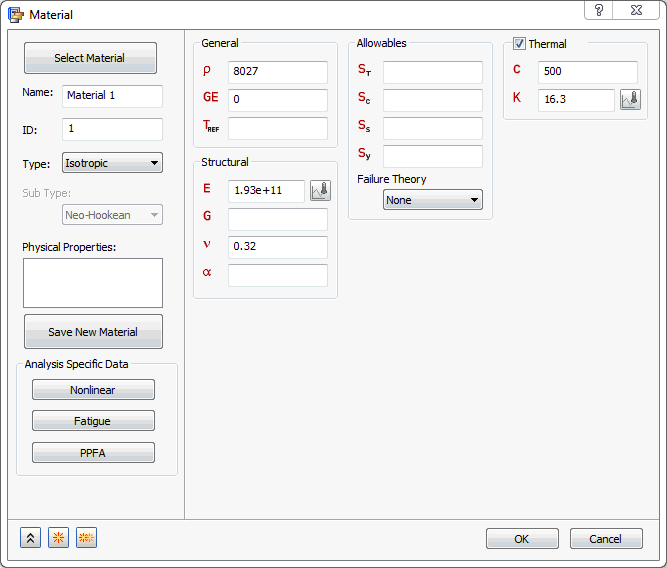

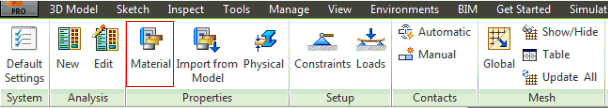

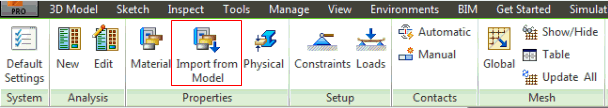

单击功能区上“属性”面板下的“材料”按钮或“从模型导入”按钮以打开以下窗口。也可以在树中“材料”上单击鼠标右键，然后选择“新建”打开同一窗体。

“材料”表单包含以下可用区域：

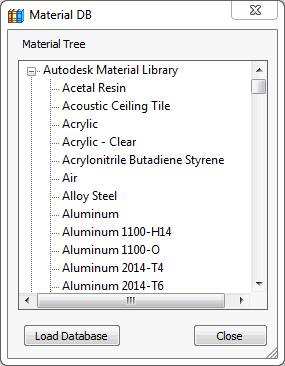

• 选择材料：它将自动加载 Autodesk Inventor 材料库。如果要选择其他材料数据库，请单击“加载数据库”。



  • 加载数据库：允许访问位于 C:\Program Files\Autodesk\Nastran In-CAD\Materials 文件夹中名为 NEi_Materials.sldmat 的材料库副本。

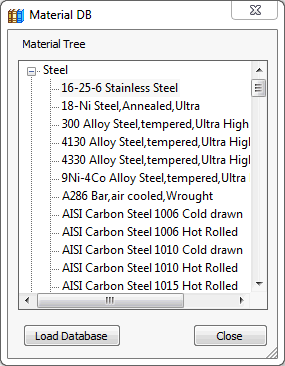

  • 加载材料库后，“材料树”将填入所有可用材料（各向同性），包括在单独窗口中的非线性数据，如下图所示。加载完成后，单击组（如“钢”）左侧的 + 号，然后单击该组包含的某种可用钢类型，如下图所示。



  • 单击“16-25-6 不锈钢”后，属性将填入“结构”、“热”和“许用值”（有时）下“材料”表单上的对应属性字段。传热分析需要“热”数据，而结构分析不需要。
• 名称：可在此字段输入材料的名称。
• ID：新建材料后会立即自动更新材料的 ID，此举可保证各材料实体的 ID 是唯一的。
• 类型：Autodesk Nastran In-CAD 支持八种材料类型。只能从材料库加载各向同性的材料数据。但是，可以创建和保存自己的材料属性。
  • 各向同性
  • 正交各向异性二维
  • 正交各向异性三维
  • 各向异性三维
  • 超弹性
  • 镍钛诺合金
  • 粘弹性
• 子类型：可从此下拉菜单中选择各种类型的超弹性材料（如 Neo-Hookean、Mooney-Rivlin、Yeoh、Ogden 和多项式）。
• 物理属性：可用物理属性的列表。
• 保存新材料：可以创建自定义材料属性（各向同性或正交各向异性二维）并将其保存到 Filename.xml 或 Filename.sldmat 库文件中。
• 分析特定数据：允许您定义与特定分析相关的数据，例如：
  • 非线性
  • 疲劳
  • PPFA
• 常规和结构：包含选定材料的属性。
• 许用值：可在此区域指定拉伸强度、抗压强度和剪切强度的许用值及关联的“失效理论”。
• 热：可针对结构分析来打开和关闭。

单击页面底部的链接可查看有关这些主题的详细信息。
