单元总计

这是树中“网格模型”的子层级，并且仅当存在包含节点和单元的实际网格时显示。

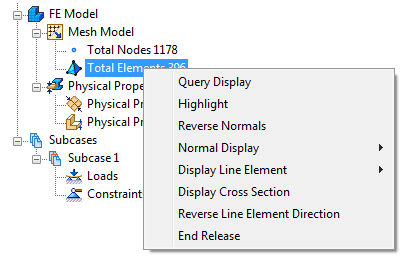

右键单击“单元总计”，可使用以下选项：

• 查询显示：打开此选项后可实时查询模型中的单元。也可以使用“查询显示”工具栏来访问单元的查询显示。
• 亮显：亮显选项允许高亮显示模型中的一组单元以区分单元的位置和/或属性。若要访问此命令，请右键单击“网格模型”树中的“单元总计”。按下图所示，在实体列表中键入单元 ID，然后单击“添加”按钮以将其放入“选择的实体”框。也可以使用“亮显”工具栏来访问“亮显单元”命令。可通过单击“创建组”复选框来将“选择的实体”包含在组中。



• 反转法线：反转网格单元法线的方向。仅在使用壳单元时此选项为可用。可以选择“显示选项”下的两个选项之一。
  • 法线作为矢量：使用矢量描绘法线的方向。“矢量大小”滑块允许选择在屏幕上显示的矢量的大小。单击“矢量颜色”下的色样后，您可以选择用来显示矢量的颜色。
  • 法线作为正面和背面：使用颜色来描述法线方向。“正面颜色”规定为正方向，而“背面颜色”规定为负方向。用户可以使用前文提到的类似方法来更改颜色。





• 法线显示：
  • 关闭：既不显示矢量也不显示正面/背面的颜色。
  • 矢量：显示矢量。
  • 颜色：显示正面/背面颜色。
• 显示线单元：包含两个适用于要显示的直线单元的选项。
  • 方向：显示一维直线单元的单元方向矢量（单元 Y 轴）。这有助于确定一维横截面的方向。
  • 方向：显示一维单元的单元 X 轴。这有助于确定一维横截面的方向。



    方向矢量



    单元方向矢量

• 显示横截面：适用于一维和二维单元（梁/杆和壳）。若要查看横截面，必须对几何体网格化并将属性分配到特定网格。可将其用于查看平板单元的厚度和使用横截面定义来定义的一维梁单元的横截面。

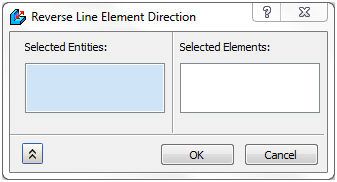

• 反转线单元方向：用于帮助反转线单元的方向和 x 轴。



• 末端释放：直线单元支持末端释放。梁单元具有 6 个自由度，但会存在特殊的情形，如转轴或铰链关节可在特定方向上自由旋转或平移。末端释放是一个可释放梁的一个或多个自由度的特殊命令。

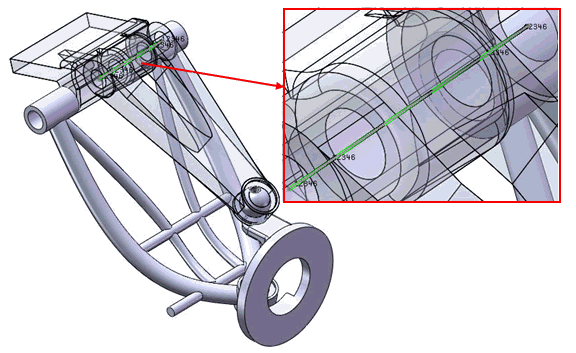

  假设使用梁单元模拟铰链的栓。末端释放（沿垂直轴旋转）有助于进行真实的模拟。

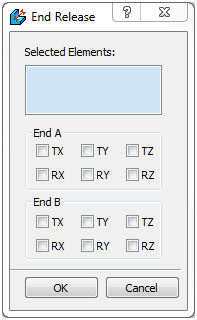

  可通过从列表中选择单元来定义各单元的末端释放。例如，从模型中选择两个单元，然后选择第 1 个单元，再选中端点 A 和端点 B 的“Tx”、“Ry”和“Rz”。请注意，这会以数字 (1-6) 高亮显示模型中单元上的选定自由度。





  现在，选择第二个单元，然后选中端点 A 和端点 B 的“Ty”、“Rx”和“Rz”。请注意，这会以数字 (1-6) 高亮显示模型中单元上的选定自由度。
