创建 AbstractGraph

创建 AbstractGraph

您可以使用指定的单元框仅为 NavData 创建 AbstractGraph。有关单元框的信息，请参见使用固定步长分区或基于栅格的分区。

在默认情况下不会创建 AbstractGraph。若要创建 AbstractGraph，您必须将 m_abstractGraphParams（其为 GeneratorAbstractGraphParameters 成员）中的 m_doGenerateAbstractGraph 设置为 true。

您可以使用一个 AbstractGraph 或多个 AbstractGraph 来覆盖 NavData。若要定义 AbstractGraph 覆盖的单元框的长度，请设置 GeneratorAbstractGraphParameters::m_extentsInNumberOfCells。您可以使用该属性限制具体路径的可能大小。默认情况下设置为 0，此时生成一个 AbstractGraph 以覆盖整个 NavData。

GeneratorAbstractGraphParameters::m_workingMemorySizeLimit 参数指定 WorkingMemory（用于在 AbstractGraph 中计算边成本时运行 MultiDestinationPathFinderQuery）的大小限制（以字节为单位）。

跟随 AbstractGraph

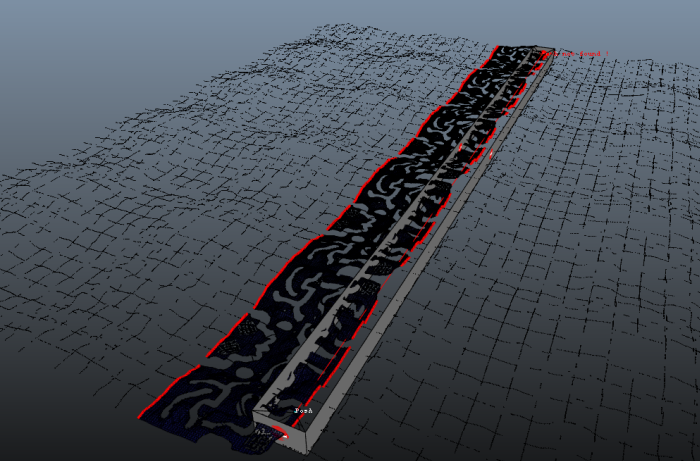

AbstractGraph 是静态的，且在运行时不会考虑动态 NavMesh、NavTag 和 NavGraph 更改。若要将 AStarQuery 设置为遍历或不遍历 AbstractGraph，请调用 SetAbstractGraphTraversalMode()，并传递 PATHFINDER_TRAVERSE_ABSTRACTGRAPHS 或 PATHFINDER_DO_NOT_TRAVERSE_ABSTRACTGRAPHS。NavMesh 上的传播限制为在起始位置和结束位置上由 AbstractGraph 覆盖的单元。

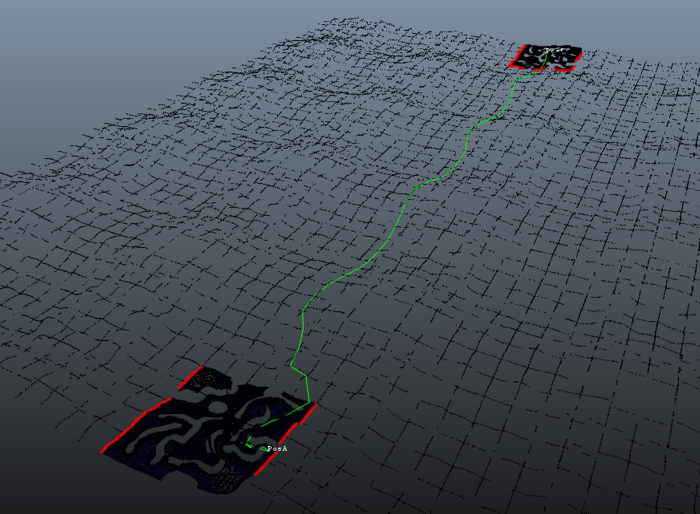

如果使用 AbstractGraph 查找某一路径，则将其设置为 AStarQuery::m_abstractPath 和常用的 AStarQuery::m_path。m_abstractPath 包含 AbstractPath，m_path 包含第一个具体路径（从起始点到第一个 AbstractGraph 节点）。

若要跟随 AbstractPath，请针对下一个 AbstractPath 节点运行 AStarQuery，并查找人物可跟随的下一个具体路径。在 LabEngine 示例库中提供了有关跟随 AbstractGraph 的示例。LabEngine::AbstractPathFollower 类使用以下项创建查询，以查找具体路径：

• PATHFINDER_DO_NOT_TRAVERSE_ABSTRACTGRAPHS – 仅遍历具体数据而忽略 AbstractGraph，因此使用 AStarQuery::GetPropagationBoxExtent()。
• PATHFINDER_TRY_TO_HOOK_ON_NAVMESH – 即使在 NavMesh 外无法到达抽象节点，也允许人物查找具体路径。例如，如果动态障碍物冲压 NavMesh，则人物可以接近节点，并在靠近节点时，人物可以在离开 NavMesh 之前计算出到下一个抽象节点的路径。
