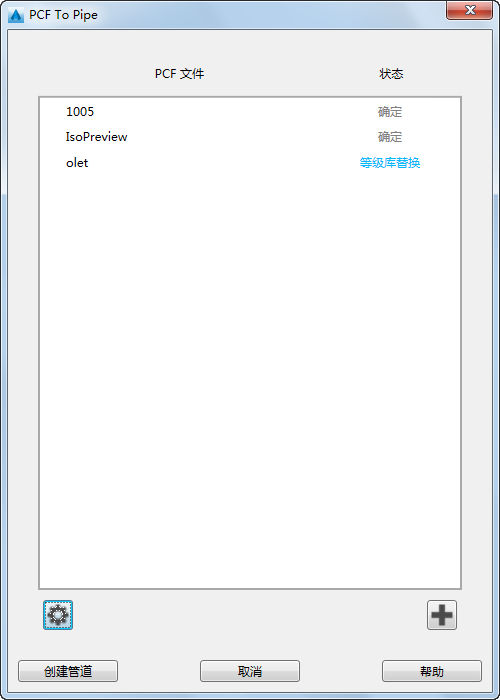

“PCF to Pipe”对话框

将管道从 PCF 文件输入到三维模型。

概要

将来自一个或多个 PCF 文件的管道添加到三维模型。

例如，用于实时预览的 PCF 可以向该模型添加管道、管件和阀门。

选项

设置

显示“PCF to Pipe 设置”对话框。

公称尺寸或 [?]：指定包含单位的公称尺寸，输入 ?，或按 Enter 键。

?- 列出尺寸

列出管道等级库中提供的公称管道直径。

添加

添加一个或多个 PCF 文件名。

管道规格或 [?]：指定管道等级库，输入 ?，或按 Enter 键。

?- 列出名称

列出管道等级库名称。

创建管道

将 PCF 文件输入到当前三维模型。

日志文件

在将管道添加到该模型后可用。显示输入期间所出现的任何错误或警告。还列出了使用占位符等级库的管道元件。

日志文件将创建在项目文件夹 (\Plant_3D_Models\logs) 中。
