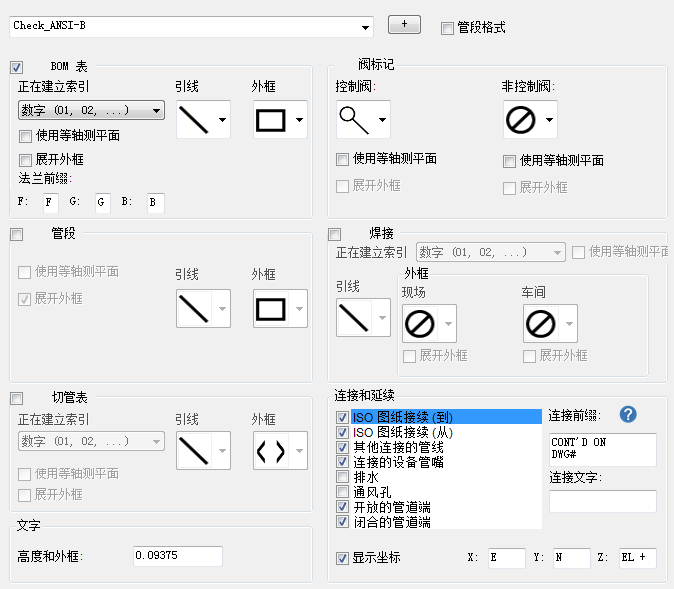

注释

为等轴测图形上的注释设置格式。

ISO 样式: 显示可用的 ISO 样式列表。
显示在图形中的注释: 指定哪些表具有标注注释。

BOM 表

索引: 指定编号是字母还是数字。
引线: 指定是否用引线将对象连接到其注释以及带或不带箭头。也可以选择“不显示”引线。
外框: 指定位号边框的形状：圆形、菱形、六边形、矩形、椭圆形、方括号、尖括号或圆括号。还可以选择“无外框”。
展开外框: 展开图形以适应注释文字。某些外框符号始终处于展开状态。已在使用等轴测平面时忽略。
使用等轴测平面: 显示在标准等轴测平面中倾斜的注释。
法兰前缀: 指定法兰 (F)、垫圈 (G) 或螺栓 (B) 的标注前缀。

阀

显示位号编号注释: 指定要注释的阀类型为控制阀还是非控制阀
控制阀: 指定控制阀的注释类型。也可以选择“不显示”。
非控制阀: 指定所有其他（非控制）阀的注释类型。

管段

编号

指定注释的编号方式。具体选项如下所示：

自动 (数字)
自动 (字母)
自动 (行号-数字)
自动 (行号-字母)
使用模型的管段编号

Welds

编号: 指定编号是字母还是数字。也可以使用模型的特性。
要编号的焊接: 指定是否为所有焊接、车间焊接或现场焊接编号。
位号边框类型(车间): 指定车间焊接的位号边框类型。
位号边框类型(现场): 指定现场焊接的位号边框类型。

切管表

编号: 指定编号是字母还是数字。

文字

高度和外框: 指定注释的 ISO 文字高度。对于外框图形，按此值对符号进行缩放。

连接和延伸

在框中列出

指定为选定 iso 类型显示哪些端点连接坐标。选项为：

ISO 图纸接续 (到)
ISO 图纸接续 (从)
其他连接的管线
连接的设备管嘴
通气管
排水渠
开放的管道端
闭合的管道端

注： ISO 图纸接续 (到) 和 ISO 图纸接续 (从) 仅通过拆分才能奏效。未拆分的连接注释应使用其他连接的管线。

在 ISO 上显示端点连接注释: 指定端点连接注释是否显示在等轴测图形中。

连接文字: 指定连接文字。在尖角括号中输入特性的名称。
附加坐标和标高: 指定是否要将坐标和标高信息添加到注释中。

坐标前缀: 指定 X、Y 和 Z 坐标的前缀。
