主题

为管道和替代主题指定标注、注释和 ISO 符号比例。

默认主题指定普通管道的 ISO 选项。命名主题（例如：管件到管件、小孔管道、现有管道和延伸管道）适用于特殊情况。命名主题也称为“替代主题”。

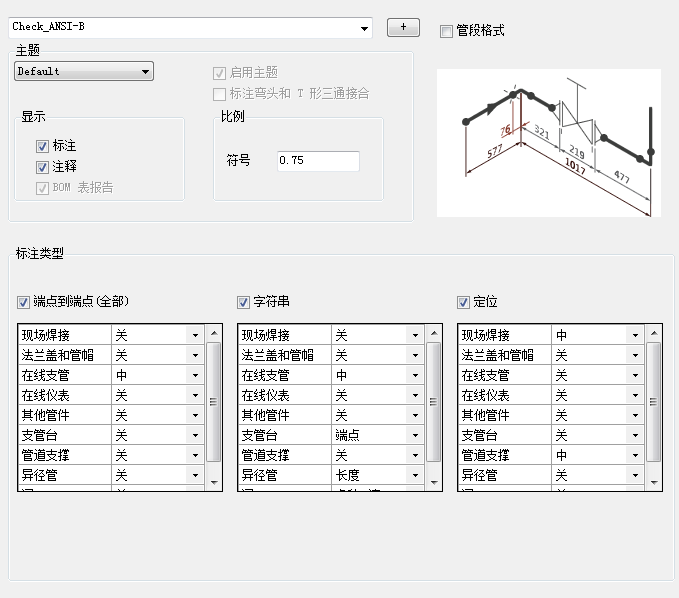

您可以在 ISO 标题栏编辑器的“ISO 主题”对话框的“替代主题”选项卡中指定主题图层。例如，您可以指定将所有现有管道放置在现有图层。

主题

主题列表

ISO 主题用于指定不同种类管道的不同行为。默认主题影响大多数管道，但是也可以为命名主题指定不同的标注行为。

Enabled

打开或关闭主题。如果某个主题处于禁用状态，原本与该主题匹配的管道的行为将类似于普通管道（默认主题）。例如，如果禁用了“延伸/连接管道”主题，延伸图形的外观将类似于普通管道（默认主题），并且不会位于灰色的“延伸”图层中。

标注

指定是否显示标注。

注释

指定是否显示注释。

BOM 表报告

指定是否在 BOM 表中显示报告。

Scale

为主题指定 ISO 符号比例。默认主题可指定大多数 ISO 符号的符号比例。您可以为每个命名主题指定不同的符号比例。例如，您可以为现有管道指定较小的比例。

标注类型

端点到端点(全部)标注类型

测量选定 ISO 样式的端点到端点管段。（可选操作）您可以在阀和支管处停止测量。

连续标注类型

测量选定 ISO 样式的整体管段，在在线元件（如变径管、阀等）处停止。

定位标注类型

从一个公共点（如弯头）测量到对象的位置（如现场焊接或管道支撑），然后停止。

标注行为

设置特定元件的标注类型选项（如现场焊接、法兰盖和管帽、在线支管、在线仪表，其他管件、支管台、管道支撑等）。可以设置以下各项：

• 标注停止点 - 指定仅从一个端点、从中心测量或测量元件的总长度。将列出阀，但选项将显示在阀图表的下方。
• 端点到端点 - 可以为元件指定端点到端点的标注。当选中端点到端点标注类型复选框时可用。
• 连续 - 可以为元件指定连续标注。当选中连续标注类型复选框时可用。
• 定位 - 可以为元件指定定位标注。当选中定位标注类型复选框时可用。
