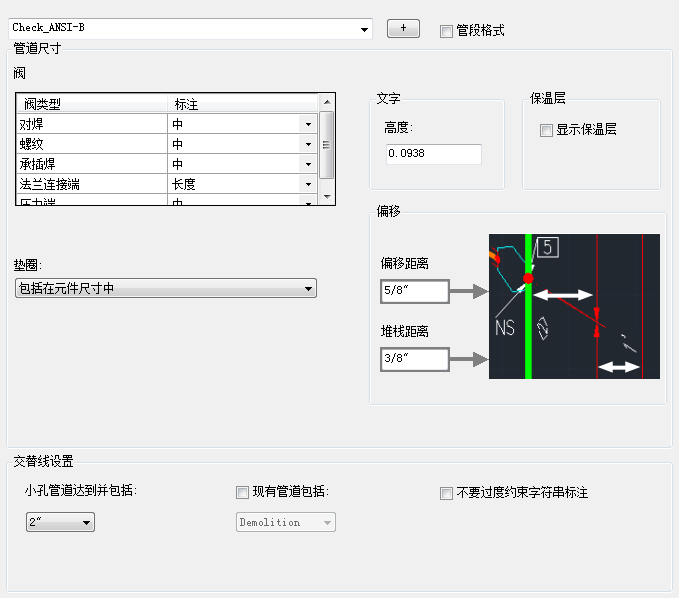

为放置在等轴测图形中的标注设置格式。
管线标注
- 阀
-
列出可以为其指定标注样式的阀类型。对于每种阀类型，可以指定总体长度和中心。
- 文字
-
指定标注使用的文字样式的文字高度。默认情况下，此操作将设置 AdskIsoImperial 或 AdskIsoMetric 文字样式的文字高度。您可以在标题块编辑器中设置 luprec，以设置显示的数字位数。
- Insulation
- 显示隔热层的偏移线。
- 垫圈
-
指定垫圈处理的以下类型之一:
- 包括在元件尺寸中
- 单独标注垫圈
- 不标注垫圈
- 偏移距离
-
指定从管线到最接近的标注（首行）的距离。
- 堆叠距离
-
指定标注行之间的距离。
- 阀标注行为
-
列出可以为其指定标注样式的阀类型。对于每种阀类型，可以指定总体长度和中心。
交替线设置
- 小孔管道达到并包括
-
指定小孔管道的尺寸限制。
- 现有管道包括
-
设置附加状态规则用于显示“现有管道”。状态的默认选择列表包含“拆除”、“现有”和“新建”。可以向选择列表添加值（例如，按供应商）并指定该值还可以触发“现有管道”的显示。
- 不要过度约束连续标注
-
当使用端点到端点标注时，删除线性管段中的最后连续标注，以避免过度约束标注。
