设置项目路径和等级库文件的步骤

设置管道等级库文件

将管道等级库文件复制到项目等级库工作表文件夹。也可以设置等级库工作表文件夹。

定义新项目路径

1. 在功能区上，单击“常用”选项卡 “项目”面板 “项目管理器”“项目设置”。
2. 在“设置”树状图中，展开“Plant 3D DWG 设置”。单击“路径”。

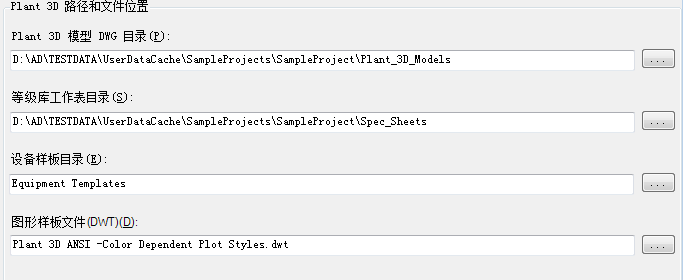

3. 在“路径”窗格上，执行以下操作之一：
   • 输入要更改的目录的文件路径。
   • 单击每个框右侧的 [...] 按钮，以浏览到要用来存储目录和文件的位置。
4. 单击“确定”。

自定义正交视图样板文件

1. 在功能区上，单击“常用”选项卡 “项目”面板 “项目管理器”“项目设置”。
2. 在“项目设置”对话框树状图中，展开“三维管道 DWG 设置”。单击“路径”。

3. 在“路径”窗格上的“正交视图样板文件(DWT)”下，输入样板文件的位置路径，或单击 [...] 按钮浏览到该位置。默认文件夹取决于操作系统：
   • C:\Users\[用户名]\AppData\Local|Autodesk|AuCAD Plant 3D 2011\[版本号]\chs\template (Windows Vista)。
   • C:\Documents and Settings\[用户名]\Local Settings\Application Data\Autodesk\AutoCAD Plant 3D 2011\版本号\chs\Template (Windows XP)。
4. 执行以下操作之一来根据公司或项目要求自定义样板。
   • 如果要使用某个现有样板，请将其放置在默认目录或您选择的目录中。
   • 如果要自定义默认样板的标题栏，请定位到样板位置，打开样板，然后进行相应的更改。保存并关闭样板文件。
5. 注： 有关使用标题栏中的图形或项目数据的详细信息，请参见将项目数据添加到图形。
6. 单击“确定”，关闭“项目设置”对话框。

设置管道等级库文件的步骤

1. 在功能区上，单击“常用”选项卡 “项目”面板 “项目管理器”“项目设置”。
2. 在“项目设置”对话框树状图中，展开“三维管道 DWG 设置”。单击“路径”。

3. 在“路径”窗格上的“等级库工作表目录”下，输入等级库文件的位置路径，或单击 [...] 按钮浏览到该位置。
4. 单击“确定”，关闭“项目设置”对话框。
