绘制带有或不带有主体的面荷载

绘制加载到结构楼板或结构墙上的面荷载。

1. 单击“分析”选项卡“分析模型”面板（荷载）。
2. 单击“修改 | 放置荷载”选项卡“荷载”面板（面荷载）。
3. 在“属性”选项板上，为“荷载工况”选择一个值。
4. 对于“定向到”参数，选择“项目”或“工作平面”。

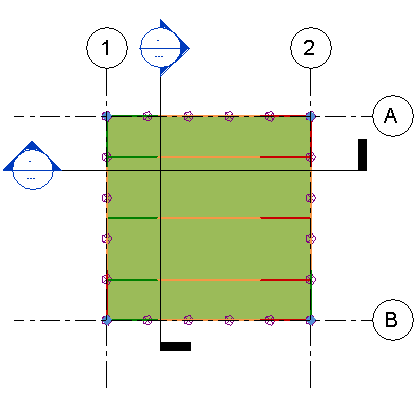

5. 在模型中绘制合适的面荷载。 例如，选择矩形草图工具并单击楼板的角部。

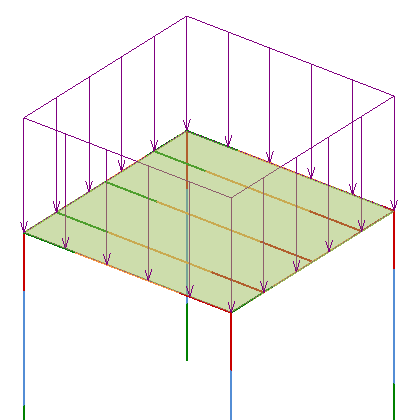

   注： 荷载符号在三维分析视图或立面中显示为箭头线，与显示的面荷载表示类似。


放置主体面荷载

只有可选择分析模型，才能放置主体荷载。 构件的物理几何图形将不接受此荷载。

1. 完成绘制后，请单击“创建面荷载边界”选项卡“面荷载”面板（完成面荷载）。
2. 单击“分析”选项卡“分析模型”面板（荷载）。
3. 单击“修改 | 放置荷载”选项卡“荷载”面板（主体面荷载）。
4. 在“属性”选项板上，为“荷载工况”选择一个值。
5. 对于“定向到”参数，选择“项目”或“主体局部坐标系”。
6. 选择要在其上放置荷载实例的构件，如结构楼板。 面荷载将应用于图元范围之上。
