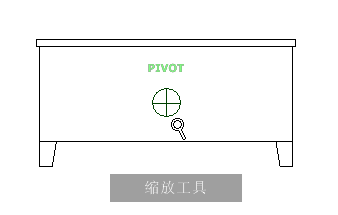

使用缩放工具

使用“缩放”工具来更改模型的缩放放大系数。

可以使用“缩放”工具来更改模型的缩放放大系数。 可以通过单击鼠标或使用键组合来控制“缩放”工具的行为方式：

• 单击。如果单击控制盘上的“缩放”工具，则当前视图将按 25% 的系数放大。 如果您使用的是全导航控制盘，则必须在 SteeringWheels 的“选项”对话框中启用增量缩放。
• Shift + 单击。如果按住 SHIFT 键后单击控制盘上的“缩放”工具，则当前视图将按 25% 的系数缩小。 缩放是从光标的当前位置执行的，不是在当前轴心点执行。
  注： 从全导航控制盘启动“缩放”工具时，必须在 SteeringWheels 的“选项”对话框中启用增量缩放，才能使用 CTRL + 单击和 SHIFT + 单击操作。
• Ctrl + 单击。如果按住 CTRL 键后单击控制盘上的“缩放”工具，则当前视图将按 25% 的系数放大。 缩放是从当前轴心点执行的，而不是在光标所在的位置执行。
• 单击并拖曳。如果单击“缩放”工具并按住定点设备上的相应按钮，则可以通过向上和向下拖曳来调整模型的放大系数。
• Ctrl + 单击并拖曳。使用全导航控制盘或小型查看对象控制盘时，可以控制“缩放”工具使用的目标点。 按住 CTRL 键时，“缩放”工具将使用由“缩放”、“动态观察”或“中心”工具定义的先前轴心点的位置。
• Shift + 单击并拖曳。使用全导航控制盘或小型查看对象控制盘时，通过在要充满窗口的区域周围拖曳矩形窗口，可以放大到模型的某个区域。 按住 Shift 键，然后单击某个窗口并在要缩放的区域周围拖曳该窗口。
  注： 如果同时按住 Ctrl 键和 Shift 键，则可以使用基于中心的窗口（而不是由对角定义的窗口）放大到模型的某个区域。
• 鼠标滚轮。显示控制盘时，向上或向下滚动鼠标控制盘可以放大或缩小模型的视图。 双击鼠标滚轮可以缩放所有可见项目内容以布满绘图区域。

注： 使用全导航控制盘或查看对象控制盘中的“缩放”工具时，视图中用来进行单击缩放的点将成为未来动态观察操作的中心点，直到您再次使用“缩放”工具或使用“中心”工具为止。 如果按住 Ctrl 键后单击“缩放”按钮，则中心点将不会发生更改。

缩放限制条件

使用“缩放”工具更改模型的放大系数时，不能超出焦点或超出模型的范围进一步放大。 放大和缩小的方向由“中心”工具设置的中心点控制。

注： 与大型查看对象控制盘上的“缩放”工具不同，小型查看对象控制盘和全导航控制盘上的“缩放”工具没有限制。

通过单次单击缩放视图

使用全导航控制盘时，您必须已启用了增量缩放。 可以在 SteeringWheels 的“选项”对话框中修改设置。

1. 执行下列操作，以便确保选择此选项：
   • 显示全导航控制盘。
   • 在该控制盘上单击鼠标右键，然后单击“选项”。
   • 在“选项”对话框的“缩放工具”下，选择“单击一次鼠标放大一个增量”。
   • 单击“确定”。
2. 显示二维导航控制盘、全导航控制盘之一，或小型查看对象控制盘。
3. 单击“缩放”按钮。

   模型的放大系数将增加，放大后您可以更近距离地查看模型。 如果您在单击“缩放”按钮时按住 SHIFT 键，则模型将被缩小；您可以按住 CTRL 键来进行放大。

通过拖曳放大和缩小视图

1. 显示二维导航控制盘、全导航控制盘之一，或小型查看对象控制盘。
2. 单击并按住“缩放”按钮。

   光标将变为“缩放”光标。

3. 沿垂直方向拖曳，以便放大或缩小。
4. 松开定点设备上的按钮，返回到控制盘。

通过指定窗口放大到模型的某个区域

1. 显示全导航控制盘之一或小型查看对象控制盘。
2. 按住 Shift 键。
3. 单击并按住“缩放”按钮。

   光标将变为“缩放”光标。

4. 拖曳定点设备，以定义用于定义所缩放区域的窗口的对角。
   注： 定义窗口的第二个点时按住 CTRL 键，来确定窗口的第一个点是用作所拖曳窗口的角还是用作其中心。 按住 Ctrl 键时，第一个点将定义窗口的中心。
5. 松开定点设备上的按钮，返回到控制盘。

显示 SteeringWheels 时，通过滚动鼠标滚轮放大和缩小

1. 显示大型巡视建筑控制盘以外的某个控制盘。
2. 向前或向后滚动滚轮以放大或缩小。
3. 松开定点设备上的按钮，返回到控制盘。
