可在远剪裁平面处剪切立面视图、剖面视图或详图索引视图。
可在远剪裁平面处剪切立面视图、剖面视图或详图索引视图。 使用视图的“远剪裁”参数可以激活此功能。 远剪裁平面是使用“远剪裁偏移”参数定义的。
示例

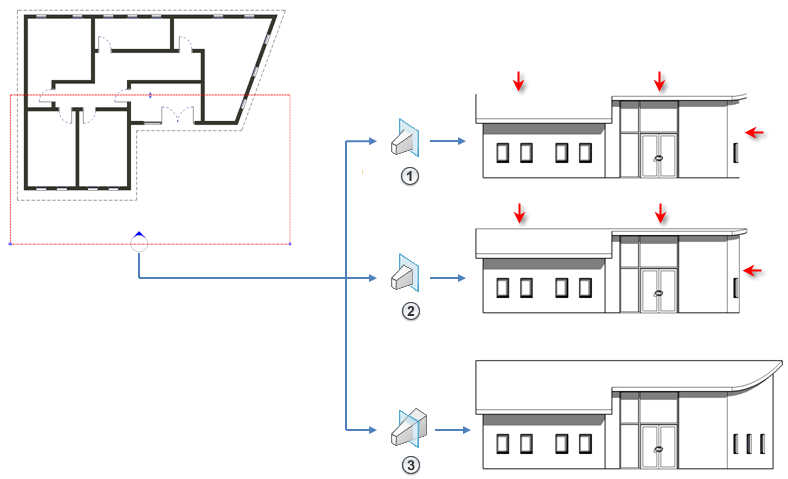

下图显示了模型的剪裁平面以及使用“远剪裁”参数选项（
“剪裁时无截面线”、
“剪裁时有截面线”和
“不剪裁”）后生成的立面视图表示。
按远剪裁平面剪切立面视图、剖面视图或详图索引视图时，在某些视图中具有符号表示法的图元（例如，结构梁）和不可剪切族不受影响。 将显示这些图元和族，但不进行剪切。
此属性确实会影响打印。
按远剪裁平面进行剪切的步骤
- 在项目浏览器中，在要按远剪裁平面进行剪切的视图上单击鼠标右键，然后单击“属性”。
或者，如果该视图在绘图区域中处于活动状态，请单击鼠标右键，再单击“视图属性”。
- 在“属性”选项板中，找到“远剪裁”参数。
“远剪裁”参数可用于立面视图、剖面视图和详图索引视图。 要在详图索引视图中使用该参数，请指定“不相关”作为“远剪裁设置”参数。
- 单击“值”列中的按钮。
此时显示“远剪裁”对话框。
- 在“远剪裁”对话框中，选择一个选项，并单击“确定”。
- 为“远剪裁偏移”输入值，以指定当“远剪裁”属性处于活动状态时对视图进行剪裁的位置。
