创建线性幕墙

若要创建线性幕墙，请添加建筑墙并从“类型选择器”中选择一种幕墙类型。

1. 打开楼层平面视图或三维视图。
2. 单击 （墙:建筑）。

   在哪里？

   • “建筑”选项卡 “构建”面板 “墙”下拉列表 （墙:建筑）
   • “结构”选项卡 “结构”面板 “墙”下拉列表 （墙:建筑）
3. 从“类型选择器”下拉列表中，选择一种幕墙类型。
4. 要创建具有自动水平和垂直幕墙网格的墙，请指定墙类型的“垂直布局”和“水平布局”属性。

   有关详细信息，请参见关于类型从动幕墙图元布局。

   注意： 无法在绘制墙之后移动自动幕墙网格，除非使这些网格“不相关”。 要执行此操作，请选择一个幕墙网格，然后在“属性”选项板中的“其他”下，选择“不相关”作为“类型关联”。 此外，也可以选择网格，然后单击显示的锁形标志。 如果自动网格是不相关的，则当您使用幕墙的类型属性调整墙的尺寸或修改网格布局时，其位置保持固定。 使用此参数，可以在创建等网格间距之后调整某些网格的位置。 如果已将网格放置在幕墙上，则它将不参加网格布局计算。
5. 使用以下方法之一创建墙：
   • 绘制墙：默认情况下，线是活动的。 （如果不是活动的，请单击“修改 | 放置墙”选项卡 “绘制”面板 （线），或者选择其他绘制工具。） 请参见绘制。

     当绘制墙时，可以利用关联尺寸标注功能，通过在键盘上输入值来快速设置其长度。 请参见使用关联尺寸标注。

     如果要围绕定位线翻转墙的方向，请在绘制墙时按空格键。 此操作适用于所有墙体绘制工具，例如矩形、圆和三点弧。

   • 拾取线 ()：选择现有的线。 线可以是模型线或图元（例如屋顶、幕墙嵌板和其他墙）的边缘。
   • 拾取面 ()：选择体量面或常规模型面。 可以将常规模型创建为内建模型或基于族文件的模型。 请参见从体量面创建墙。
     提示： 要高亮显示体量或常规模型上的所有垂直面，请按 Tab 键。 单击以同时在每个高亮显示的面上放置墙。

   要退出“墙”工具，请按 Ese 键两次。

6. 要修改嵌板类型，请执行下列操作：
   1. 打开可以看到幕墙嵌板的立面或视图。
   2. 选择一个嵌板。

      将光标移动到嵌板边缘上方，并按 Tab 键，直到选中该嵌板为止。 查看状态栏中的信息，然后单击以选中该信息。

   3. 从类型选择器下拉列表中，选择合适的幕墙类型。
7. 如果您绘制了不带自动网格的幕墙（关于类型从动幕墙图元布局），则可以手动添加网格。请参见添加幕墙网格。
8. 根据设计的需要，为网格添加竖梃。

   请参见在幕墙网格上放置竖梃。

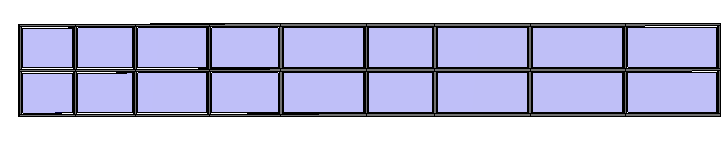

完成的幕墙
