将托板添加到结构楼板

添加托板来加固柱位置处的结构楼板

1. 打开一个平面视图，其中的柱上方有一个结构楼板。
2. 在功能区上，单击“结构楼板”。

   在哪里？

   • “结构”选项卡“结构”面板“楼板”下拉列表（楼板：结构）
   • “建筑”选项卡“构建”面板“楼板”下拉列表（楼板：结构）
3. 单击“修改 | 创建楼层边界”选项卡 “绘制”面板 “边界线”，并使用绘制工具完成托板的草图。 草图必须形成闭合环或边界条件。
4. 完成后，单击“修改 | 创建楼层边界”选项卡“模式”面板（完成编辑模式）。

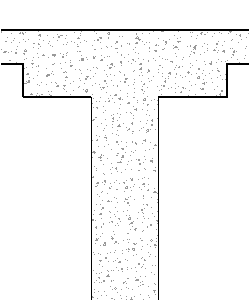

5. 在立面视图或横截面视图中查看托板。
6. 选择新托板。
7. 在新的托板上单击鼠标右键并选择“属性”。
8. 在“属性”选项板中，调整托板的“限制条件”参数，以便它处于您模型中的正确高程上。

9. 单击“应用”。
10. 如果有必要，请连接图元的几何体。
