创建拉伸

拉伸二维轮廓来创建三维实心形状

有关在族中使用拉伸的信息，请参见约束族几何图形。

实心或空心拉伸是最容易创建的形状。可以在工作平面上绘制形状的二维轮廓，然后拉伸该轮廓使其与绘制它的平面垂直。

视频：创建拉伸

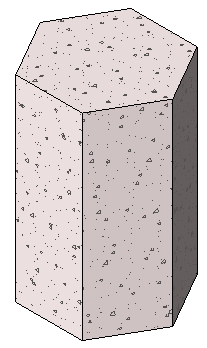

多边形混凝土独立基础拉伸示例

在拉伸形状之前，可以指定其起点和终点，以增加或减少该形状的深度。 默认情况下，拉伸起点是 0。 工作平面不必作为拉伸的起点或终点，它只用于绘制草图及设置拉伸方向。

以下步骤是创建实心或空心拉伸的常规方法。 这些步骤可能会随设计意图的不同而变化。

创建实心或空心拉伸

1. 在“族编辑器”中的“创建”选项卡“形状”面板上，执行下列一项操作：
   • 单击 （拉伸）。
   • 单击“空心形状”下拉列表 （空心拉伸）。
   注： 如有必要，请在绘制拉伸之前设置工作平面。 单击“创建”选项卡“工作平面”面板（设置）。
2. 使用绘制工具绘制拉伸轮廓：
   • 要创建单个实心形状，请绘制一个闭合环。
   • 要创建多个形状，请绘制多个不相交的闭合环。
3. 在“属性”选项板上，指定拉伸属性：
   • 要从默认起点 0 拉伸轮廓，请在“限制条件”下的“拉伸终点”中输入一个正/负拉伸深度。

     此值将更改拉伸的终点。

     注： 创建拉伸之后，将不再保留拉伸深度。 如果需要生成具有同一终点的多个拉伸，请绘制拉伸图形，然后选择它们，再应用该终点。
   • 要从不同的起点拉伸，请在“限制条件”下输入新值作为“拉伸起点”。
   • 要设置实心拉伸的可见性，请在“图形”下，单击“可见性/图形替换”对应的“编辑”，然后指定可见性设置。
   • 要按类别将材质应用于实心拉伸，请在“材质和装饰”下单击“材质”字段，单击 ，然后指定材质。
   • 要将实心拉伸指定给子类别，请在“标识数据”下选择子类别作为“子类别”。
   • 单击“应用”。
4. 单击“修改 | 创建拉伸”选项卡“模式”面板 （完成编辑模式）。

   Revit 将完成拉伸，并返回开始创建拉伸的视图。

5. 要查看拉伸，请打开三维视图。
6. 要在三维视图中调整拉伸大小，请选择并使用夹点进行编辑。
