在三维视图中，可以放置跨越主体图元全部范围的钢筋。
注： 该方法不适用于钢筋弯钩的单个控制。
- 打开楼板、墙或基础底板的三维视图。
- 单击“结构”选项卡
“钢筋”面板
（区域）。 注： 选中有效钢筋主体图元时，在其“上下文选项卡”中也可以找到该工具。 - 选择接收钢筋的主体（例如楼板、墙或基础底板）。
- 单击“修改 | 创建钢筋边界”选项卡“绘制”面板

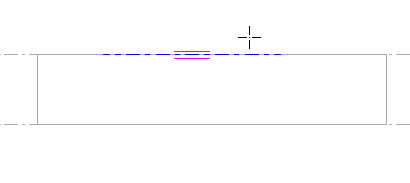

（主筋方向）。 注： “主筋方向”也用于绘制钢筋网区域。 - 使用草图库中的工具，沿着主体图元的一条边绘制一条线，以确定钢筋的方向。
- 单击“修改 | 创建钢筋边界”选项卡“模式”面板
（完成编辑模式）。

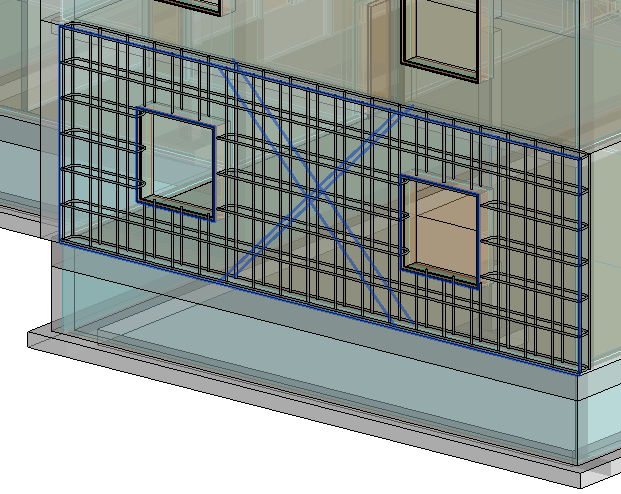

注： 放置区域钢筋时，钢筋图元不可见。 如果要显示这些图元，可以在“区域钢筋”的“属性”选项板上的“图形”部分中指定钢筋图元的可见性。 仅当区域钢筋中存在钢筋主体时，可见性设置才可用。
