创建融合

用于创建实心三维形状，该形状将沿其长度发生变化，从起始形状融合到最终形状。

有关在族中使用融合的信息，请参见创建族几何图形。

融合工具可将两个轮廓（边界）融合在一起。例如，如果绘制一个大矩形，并在其顶部绘制一个小矩形，则 Revit 会将这两个形状融合在一起。

视频：创建融合

融合底部和顶部轮廓的示例。

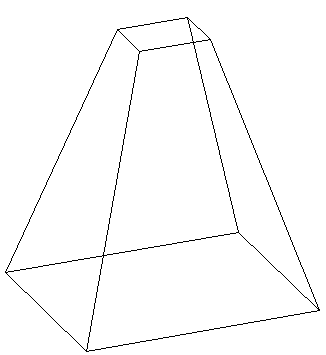

完成的融合体

注： 如果希望在创建实心融合后对其进行尺寸标注，可以从融合体顶部线到融合体底部线之间进行尺寸标注。 无法从融合体基面线到融合体顶部线之间进行尺寸标注。

创建实心或空心融合

1. 在“族编辑器”中的“创建”选项卡“形状”面板上，执行下列一项操作：
   • 单击 （融合）。
   • 单击“空心形状”下拉列表 （空心融合）。
   注： 如有必要，请在绘制融合前设置工作平面。 单击“创建”选项卡“工作平面”面板（设置）。
2. 在“修改 | 创建融合底部边界”选项卡上，使用绘制工具绘制融合的底部边界，例如绘制一个正方形。
3. 要指定融合的深度，请在“属性”选项板上，执行下列操作之一：
   • 要指定从默认起点 0 开始计算的深度，请在“约束”的“第二端点”中，输入一个值。
   • 要指定从 0 以外的起点开始计算的深度，请在“约束”的“第二端点”和“第一端点”中，输入值。
     注： 如果已指定了值，Revit 在创建融合体的过程中将不保留端点值。 如果需要使用同一端点进行多重融合，则首先绘制融合体，然后选择它们，最后再应用该端点。
4. 使用底部边界完成后，在“修改 | 创建融合底部边界”选项卡“模式”面板上，单击 （编辑顶部）。
5. 在“修改 | 创建融合顶部边界”选项卡上，绘制融合顶部的边界，例如绘制另一个方形。
6. 如有必要，请编辑顶点连接，以控制融合体中的扭曲量：
   • 在“修改 | 创建融合顶部边界”选项卡上，单击“模式”面板 （编辑顶点）。

   • 在其中一个融合草图上的顶点将变得可用。



     建议使用带有蓝色开放式圆点控制柄的虚线进行连接。 每个控制柄都是一个添加和删除连接的切换开关。

   • 若要在另一个融合草图上显示顶点，请在“编辑顶点”选项卡“顶点连接”面板上，单击（底部控件）或 （顶部控件）- 当前未选择的选项。
   • 单击某个控制柄，该线变为一条连接实线。 一个填充的蓝色控制柄会显示在连接线上。

   • 单击实心体控制柄以删除连接；则该线将恢复为带有开放式圆点控制柄的虚线。

   • 当单击控制柄时，可能会有一些边缘消失，并会出现另外一些边缘。

   • 在“顶点连接”面板上，单击 （向右扭曲）或 （向左扭曲），可以顺时针方向或逆时针方向扭曲选定的融合边界。
7. 在“属性”选项板上，指定融合属性：
   • 要设置实心融合的可见性，请在“图形”下，单击“可见性/图形替换”对应的“编辑”，然后指定可见性设置。
   • 要按类别将材质应用于实心融合，请在“材质和装饰”下单击“材质”字段，单击 ，然后指定材质。
   • 要将实心融合指定给子类别，请在“标识数据”下选择子类别作为“子类别”。
   • 单击“应用”。
8. 单击“修改 | 创建融合顶部边界”“模式”面板（完成编辑模式）。
9. 要查看融合，请打开三维视图。
10. 要在三维视图中调整融合大小，请选择并使用夹点进行编辑。
