指定平面视图中柱族的显示属性

可使用在族的平面视图中指定的剖切面，在平面视图中显示建筑或结构柱。

1. 打开柱族或创建新柱族。
2. 单击“创建”选项卡 “属性”面板 （族类别和族参数）。
3. 在“族类别和族参数”对话框中的“族参数”下，选择或清除“在平面视图中显示族的预剪切”参数。

   如果您希望柱显示在平面视图中...	操作
   基于模型平面视图的剖切面	清除该参数。
   保持一致，不管模型平面视图的剖切面如何	选择该参数。 柱将使用在族编辑器平面视图中指定的剖切面进行显示。

4. 单击“确定”。
5. 保存柱族。

   在将柱族载入到模型后，柱将根据在族编辑器中指定的参数设置进行显示。

建筑柱示例

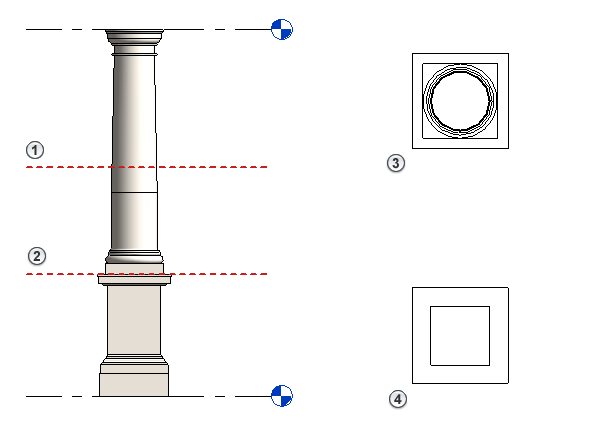

以下图像是载入到模型中的柱族的不同视图。 为说明起见，添加了水平线。

族中的剖切平面集

模型中的剖切平面集

在族中选定“在平面视图中显示族的预剪切”的情况下模型中柱的平面视图

在族中未选中（已清除）“在平面视图中显示族的预剪切”的情况下模型中柱的平面视图

结构柱示例

下图显示了带有托臂的柱族，说明“在平面视图中显示族的预剪切”处于启用状态（左侧）和禁用状态（右侧）时的效果。 请注意，模型平面视图的剖切面对于柱的显示没有影响。 水平箭头标记剖面视图的右侧剖切面。
