创建分段式放样

通过设置两个放样参数并绘制弧形路径来创建分段式放样。

参数仅影响弧形路径。放样的最小段数为两段。

示例：分段式放样对于创建机械风管弯管很有用。

有关在族中使用放样的信息，请参见创建族几何图形。

1. 在族编辑器中，开始创建放样。
2. 在“属性”选项板的“其他”下，选中“轨线分割”复选框。
3. 输入一个值作为“最大线段角度”。有效范围为 0 至 360 度。
4. 绘制或拾取带有弧形的路径。
5. 在“模式”面板上，单击 （完成编辑模式），以完成路径。
6. 创建轮廓或使用预先载入的轮廓。
7. 在“模式”面板上，单击 （完成编辑模式），以完成放样草图。

提示： 清除“轨线分割”复选框可将分段式放样改为非分段式放样。

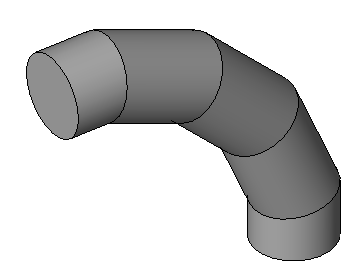

“最大线段角度”为 30 度的分段式放样示例。
