旋转图元

使用“旋转”工具可使图元围绕轴旋转。

在楼层平面视图、天花板投影平面视图、立面视图和剖面视图中，图元会围绕垂直于这些视图的轴进行旋转。在三维视图中，该轴垂直于视图的工作平面。

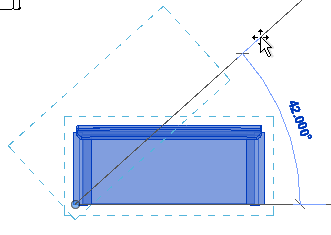

样例

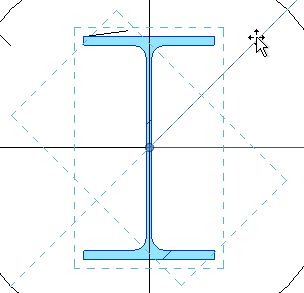

样例

并非所有图元均可以围绕任何轴旋转。例如，墙不能在立面视图中旋转。窗不能在没有墙的情况下旋转。

旋转图元

1. 执行下列操作之一：
   • 选择要旋转的图元，然后单击“修改 | <图元>”选项卡 “修改”面板 （旋转）。
   • 单击“修改”选项卡 “修改”面板 （旋转），选择要旋转的图元，然后按 Enter 键。
   • 在放置构件时，选择选项栏上的“放置后旋转”选项。
   注： 要为进行旋转选择工作平面网格，请缩小以查看完整工作平面范围，然后单击网格边缘。

   旋转控制 () 的中心将显示在所选图元的中心。

2. 如果需要，可以通过以下方式重新确定旋转中心：
   • 将旋转控制拖至新位置
   • 单击旋转控制，并单击新位置
   • 按空格键并单击新位置
   • 在选项栏上，选择“旋转中心:放置”并单击新位置
   注： 如果使用“旋转”命令，则快捷键 (R3) 可激活“放置”选项。如果未使用“旋转”命令，但选定了某个图元，则可以使用 R3 快捷方式启动“旋转”命令并激活“放置”选项。若要自定义 R3 快捷方式，请在键盘快捷键对话框中修改“定义新的旋转中心”命令。

   该控制会捕捉到相关的点和线，例如，墙及墙和线的交点。也可以将其移到开放空间中。

   样例




   注： 单击选项栏上的“旋转中心:默认”可重置旋转中心的默认位置。
3. 在选项栏上，选择下列任一选项：
   • 分开：选择“分开”可在旋转之前，中断选择图元与其他图元之间的连接。该选项很有用，例如，需要旋转连接到其他墙的墙时。
   • 复制：选择“复制”可旋转所选图元的副本。而在原来位置上保留原始对象。
   • 角度：指定旋转的角度，然后按 Enter 键。Revit 会以指定的角度执行旋转。跳过剩余的步骤。
4. 单击以指定旋转的开始放射线。

   此时显示的线即表示第一条放射线。如果在指定第一条放射线时光标进行捕捉，则捕捉线将随预览框一起旋转，并在放置第二条放射线时捕捉屏幕上的角度。

5. 移动光标以放置旋转的结束放射线。

   此时会显示另一条线，表示此放射线。旋转时，会显示临时角度标注，并会出现一个预览图像，表示选择集的旋转。

   提示： 另外，也可使用关联尺寸标注旋转图元。单击以指定旋转的开始放射线之后，角度标注将以粗体形式显示。使用键盘输入一个值。
6. 单击以放置结束放射线并完成选择集的旋转。

   选择集会在开始放射线和结束放射线之间旋转。

Revit 会返回到“修改”工具，而旋转的图元仍处于选中状态。
