对齐图元

使用“对齐”工具可将一个或多个图元与选定图元对齐。

此工具通常用于对齐墙、梁和线，但也可以用于其他类型的图元。

例如，在三维视图中，可以将墙的表面填充图案与其他图元对齐。

可以对齐同一类型的图元，也可以对齐不同族的图元。可以在平面视图（二维）、三维视图或立面视图中对齐图元。

例如，可以使用“对齐”工具进行下列操作：

• 将墙或梁的端点与选定的梁、线或墙对齐。 （此操作将延长对齐的墙或梁的长度）。
• 将墙或梁的中心与选定的梁、线或墙对齐。 （此操作将移动对齐的墙或梁）。
• 将窗的高度与选定的线或墙对齐。
• 将所选端点（例如墙的端点）选定的线连接。

样例

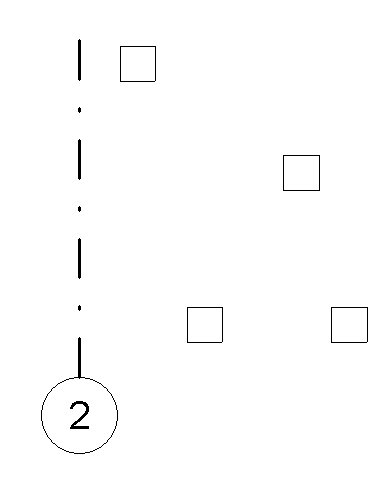

网格线与 4 根柱

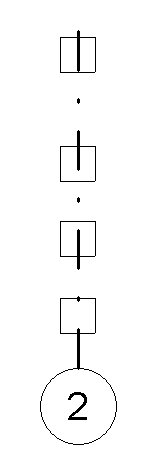

将柱与轴网线对齐

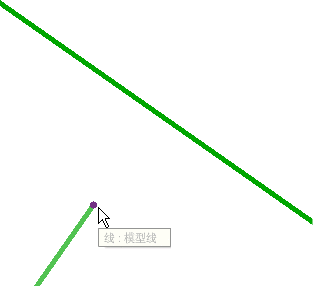

要对齐图元的所选点

已连接的图元和点

对齐图元

1. 单击“修改”选项卡 “修改”面板 （对齐）。

   此时会显示带有对齐符号的光标 。

2. 在选项栏上选择所需的选项：
   • 选择“多重对齐”将多个图元与所选图元对齐 （或者，也可以在按住 Ctrl 键的同时选择多个图元进行对齐）。
   • 在对齐墙时，可使用“首选”选项指明将如何对齐所选墙：使用“参照墙面”、“参照墙中心线”、“参照核心层表面”或“参照核心层中心”。 （核心层选项与具有多层的墙相关）。
3. 选择参照图元（要与其他图元对齐的图元）。
4. 选择要与参照图元对齐的一个或多个图元。
   注： 在选择之前，将光标在图元上移动，直到高亮显示要与参照图元对齐的图元部分时为止。 然后单击该图元。
5. 如果希望选定图元与参照图元（稍后将移动它）保持对齐状态，请单击挂锁符号来锁定对齐。 如果由于执行了其他操作而使挂锁符号消失，请单击“修改”并选择参照图元，以使该符号重新显示出来。
6. 要启动新对齐，请按 Esc 键一次。
7. 要退出“对齐”工具，请按 Esc 键两次。
