绘制线管管路

1. 打开要放置线管的视图。
2. 单击“系统”选项卡 “电气”面板 “线管”。
3. 从“类型选择器”中，选择要放置的线管类型（带管件或不带管件）。
4. 在选项栏上，指定直径、偏移量或弯曲半径。
5. 在功能区上，确认已选中“在放置时进行标记”，以自动标记线管。 然后在选项栏上指定下列标记选项：

   目标	操作
   修改标记方向	选择“水平”或“垂直”。
   载入其他标记	单击“标记”。
   在标记和线管之间包含引线	选择“引线”。
   修改引线的默认长度	在“引线”复选框右侧的文本框中输入值。

6. 在功能区上，选择放置选项。

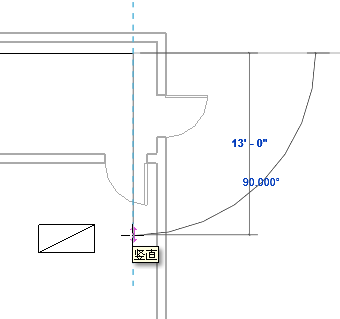

7. 在绘图区域中，单击指定线管管路的起点，然后移动光标，并单击指定管路上的点。


   需要时，弯头会自动添加到管段中。

   绘制带管件的线管时，管件的连接线会显示出来。


8. 要绘制垂直线管，请指定线管管路的起点，然后在选项栏上指定偏移值，并继续绘制线管管路。

   需要时，会插入升符号和降符号。

9. 要完成线管管路，请单击“修改”。

此时隐藏线视图中将显示带有中心线的线管图元。

默认情况下，在美式样板中会禁用中心线。
