镜像图元

“镜像”工具使用一条线作为镜像轴，来反转选定模型图元的位置。

可以拾取镜像轴，也可以绘制临时轴。 使用“镜像”工具可翻转选定图元，或者生成图元的一个副本并反转其位置。

例如，如果要在参照平面两侧镜像一面墙，则该墙将翻转为与原始墙相反的方向。

1. 执行以下操作之一：
   • 选择要镜像的图元，然后在“修改 | <图元>”选项卡 “修改”面板上，单击 （镜像 - 拾取轴）或 （镜像 - 绘制轴）。
   • 单击“修改”选项卡 “修改”面板，单击 （镜像 - 拾取轴）或 （镜像 - 绘制轴）。 然后选择要镜像的图元，并按 Enter 键。
   提示： 可以在选择插入对象（如门和窗）时不选择其主体。

   要选择代表镜像轴的线，请选择“拾取镜像轴”。 要绘制一条临时镜像轴线，请选择“绘制镜像轴”。

2. 要移动选定项目（而不生成其副本），请清除选项栏上的“复制”。
提示： 使用 Ctrl 键清除“选项栏”上的“复制”。
3. 选择或绘制用作镜像轴的线。

   只能拾取光标可以捕捉到的线或参照平面。 不能在空白空间周围镜像图元。

Revit 移动或复制所选图元，并将其位置反转到所选轴线的对面。

示例

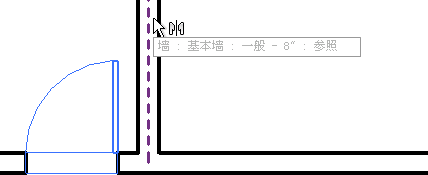

选择要镜像（和复制）的图元以及镜像轴

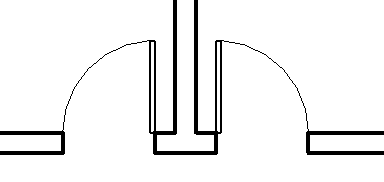

镜像（和复制）的门

结构示例

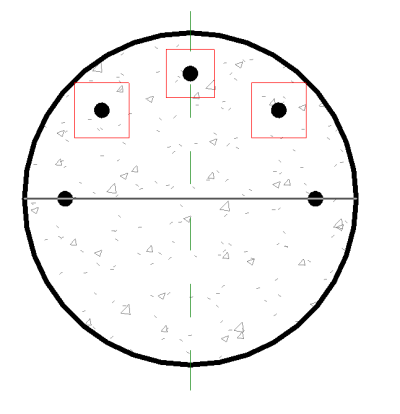

选择要镜像（和复制）的图元以及镜像轴

镜像（和复制）的钢筋
