练习 9

本练习教用户如何利用结果平面了解您的流动和传热结果。

气流

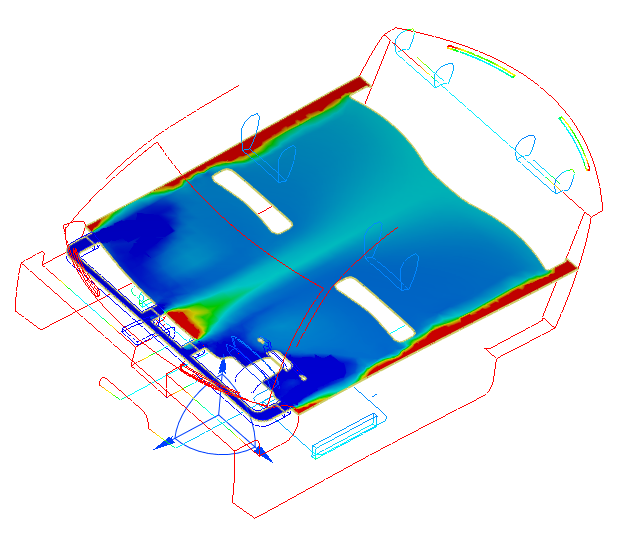

1. 若要查看从前寄存器流出的气流，左键单击结果平面并选择 Y 图标。然后，拖动平面，使其穿过通风装置，如图所示。

注：注意后座中部和侧面附近温度较高的区域。

2. 若要查看此结果平面上的速度，请从“平面”上下文面板上的“结果”菜单选择“绝对速度”。

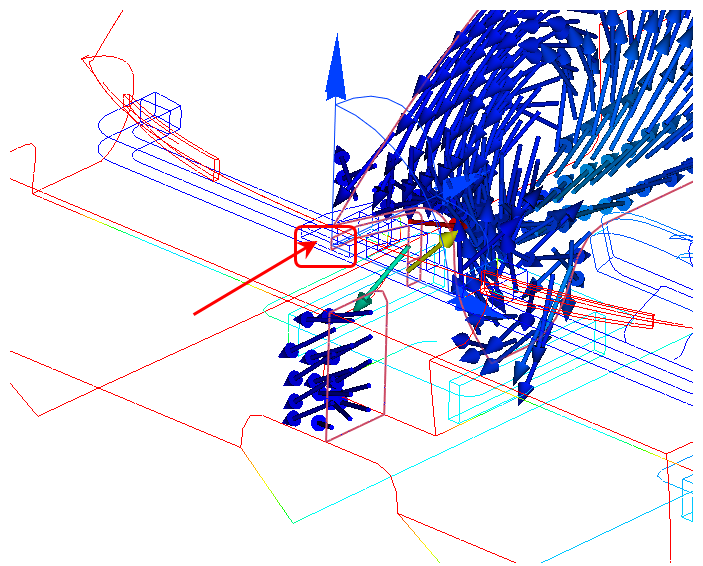

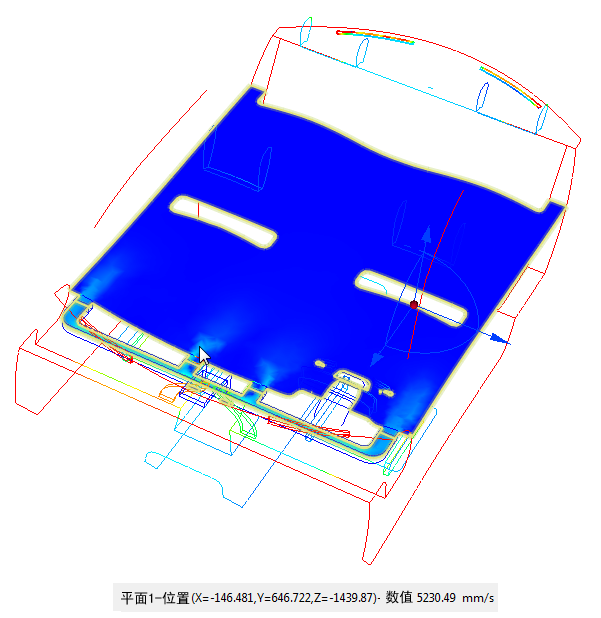

3. 通过将鼠标悬停在结果平面上探测速度。找出前通风装置中温度最高的位置：

4. 以更详细的方式查看速度：在“绝对速度图例”上单击鼠标右键，并选择“选项”。选中“用户指定范围”，并输入 6000 作为“最大”值。关闭“图例选项”对话框。

注：显示出两个图例。一个代表“温度”，显示在所有 3D 面上。另一个代表“绝对速度”，显示在结果平面上。

5. 若要显示矢量，在结果平面上单击鼠标右键，然后单击“矢量”。选择速度矢量。

6. 再次在结果平面上单击鼠标右键，然后选择“轮廓”。

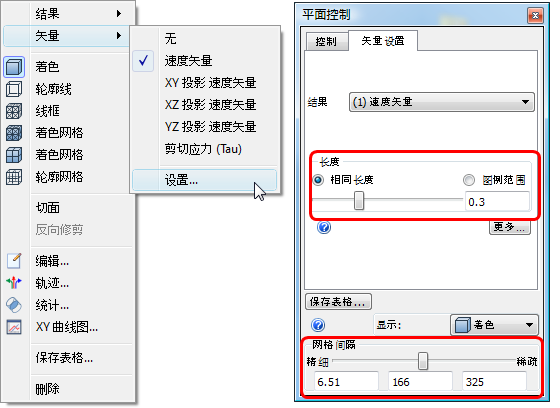

7. 在平面上单击鼠标右键，然后依次单击“矢量”和“设置”。在“平面控制”对话框的“矢量设置”选项卡上修改矢量长度和间隔。

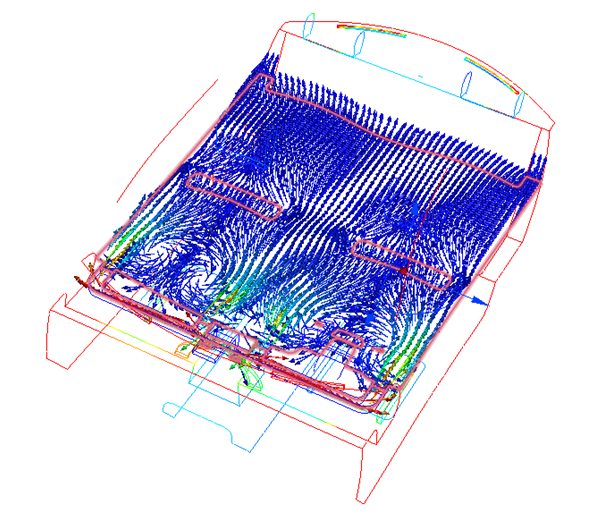

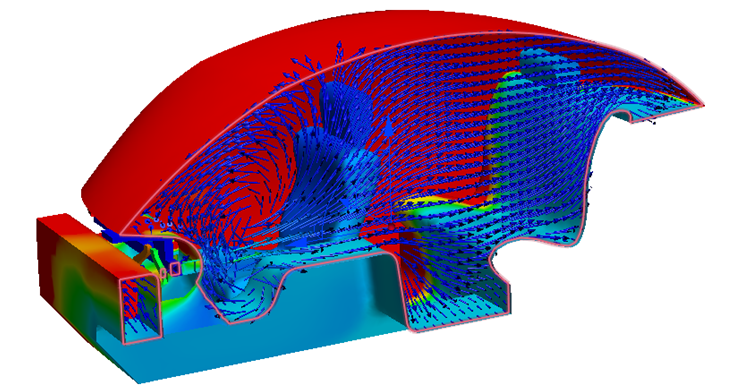

8. 请注意流量分布，包括前座附近的回流区域：

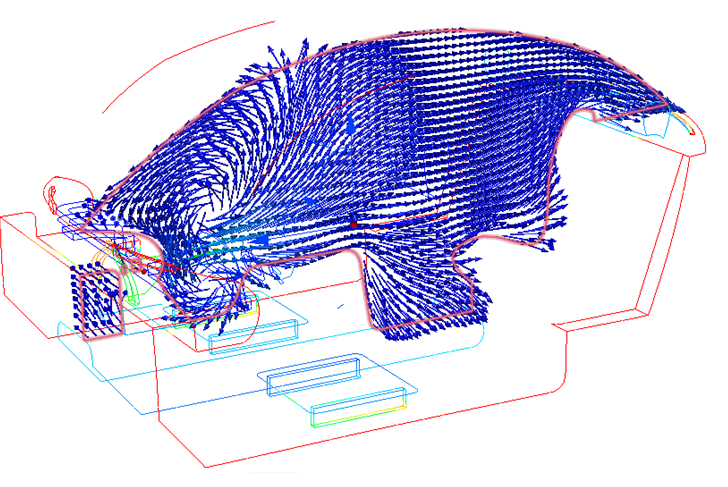

9. 左键单击结果平面，然后选择 X 图标。将平面拖到汽车中部。

注：请注意挡风玻璃下部附近的回流。

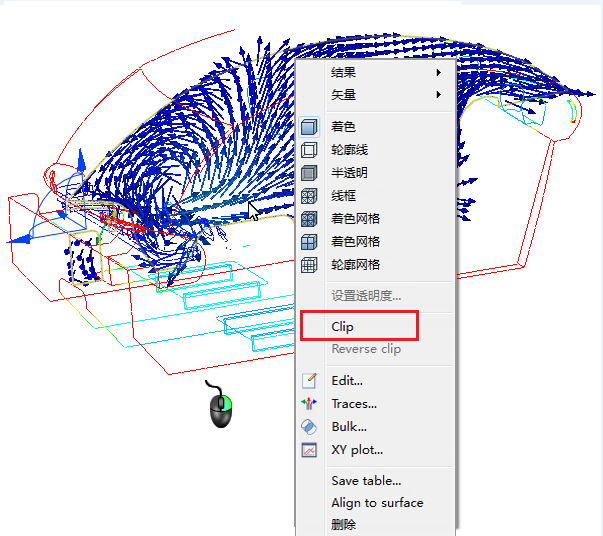

10. 在结果平面上单击鼠标右键，然后选择“修剪”。

11. 从快速访问工具栏中选择“着色”：

您应看到此视图：如果您看到模型的另一侧，请旋转模型，以便您可以看到结果平面，在平面上单击鼠标右键，然后单击“反转剪裁”。

注：修剪可改善特定模型区域的显示效果，并能在模型着色时有效地显示矢量。

12. 在平面上单击鼠标右键，然后取消选中“修剪”。

13. 从快速访问工具栏中选择“轮廓线”将模型显示为轮廓线。

14. 若要将结果平面与入口对齐，请左键单击结果平面，然后单击“对齐曲面”图标。

15. 单击入口。

16. 若要隐藏矢量，请在结果平面上单击鼠标右键，然后单击“矢量”。从菜单中选择无。

粒子迹线

17. 若要以三维方式分析流体，请单击“平面”上下文面板中的“迹线”。

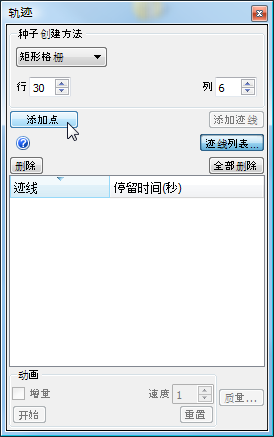

18. 在“轨迹”对话框中，选择“矩形网格”作为“种子创建方法”。将“行”设置为 30，“列”设置为 6。单击添加点。

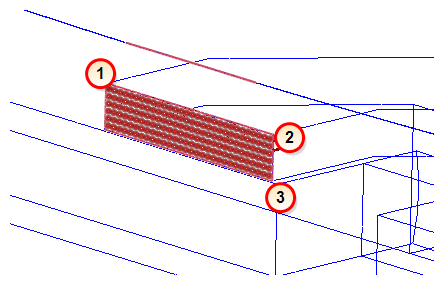

19. 依次单击入口左上角 (1)、右上角 (2) 和右下角 (3)：

20. 单击“添加迹线”。

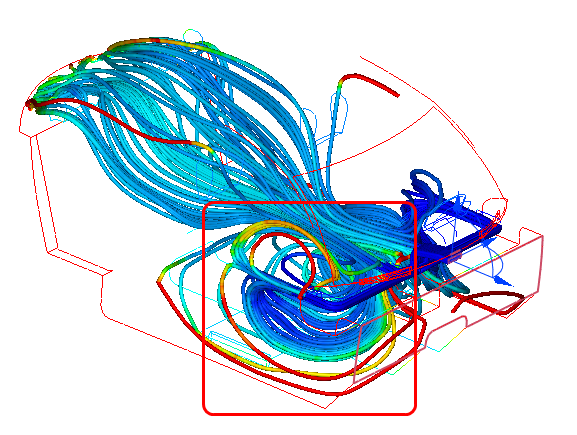

21. 观察座位前部的回流情况。这样可防止空气到达后座区域。

注：迹线按照“全局结果”着色。在上面的图像中，它们按照“温度”着色。

22. 请注意，到达后座的气流大部分来自座舱中部。右键单击模型，然后单击获取摘要图像。

注：此视图将用于解释模型的流动机理，并用于与其他设计方案进行比较。

23. 若要保存这些迹线以便稍后使用，请在模型外的区域单击鼠标右键，然后选择“保存视图设置...”将视图设置文件命名为“迹线”。

24. 若要删除迹线，请在结果平面上单击鼠标右键，然后选择“轨迹...”依次单击“迹线列表...”和“全部删除”。

统计数据

25. 在结果平面上单击鼠标右键，然后选择“着色”。

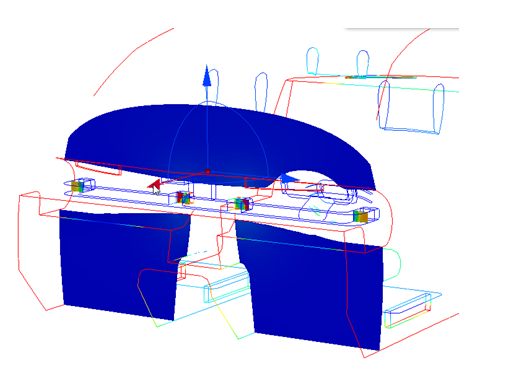

26. 拖动切面三重轴的法线轴，使平面通过四个前寄存器，如图所示：

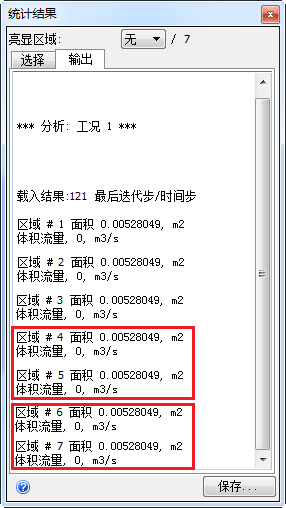

27. 比较前后两组四个寄存器间的气流平衡：选择“平面”上下文面板中的“统计”。选择“体积流量”。单击相邻的单位字段，然后选择 m3/h。

28. 单击“计算”。

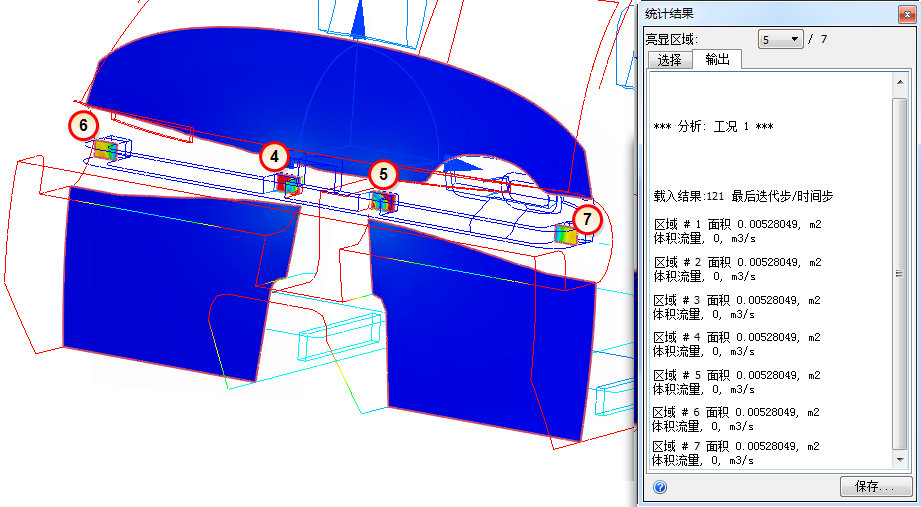

29. 从“亮显区域”菜单中选择区域以识别不同的寄存器。

注：此结果平面分为 7 个不同的区域。Autodesk® CFD 将为这些区域编号。若要在平面中突出显示相应的区域，请从“突出显示区域”菜单中选择相应的编号。在上面的图像中，所述的区域为 4、5、6 和 7，但编号可能与您的模型不同。

30. 观察所有四个寄存器的流速。请注意，两个内部寄存器（区域 2 和 3）的空气流速均约为 20 m3/h，两个外部寄存器（区域 6 和 7）的空气流速接近 30 m3/h。

练习结束
