在 Simulation Mechanical 中打开销轴连接部件

销轴连接模型以 STEP 文件形式（通用 CAD 格式）提供。在本教程的此部分中，我们将在 Autodesk® Simulation Mechanical 中打开 STEP 文件，并选择分析类型。

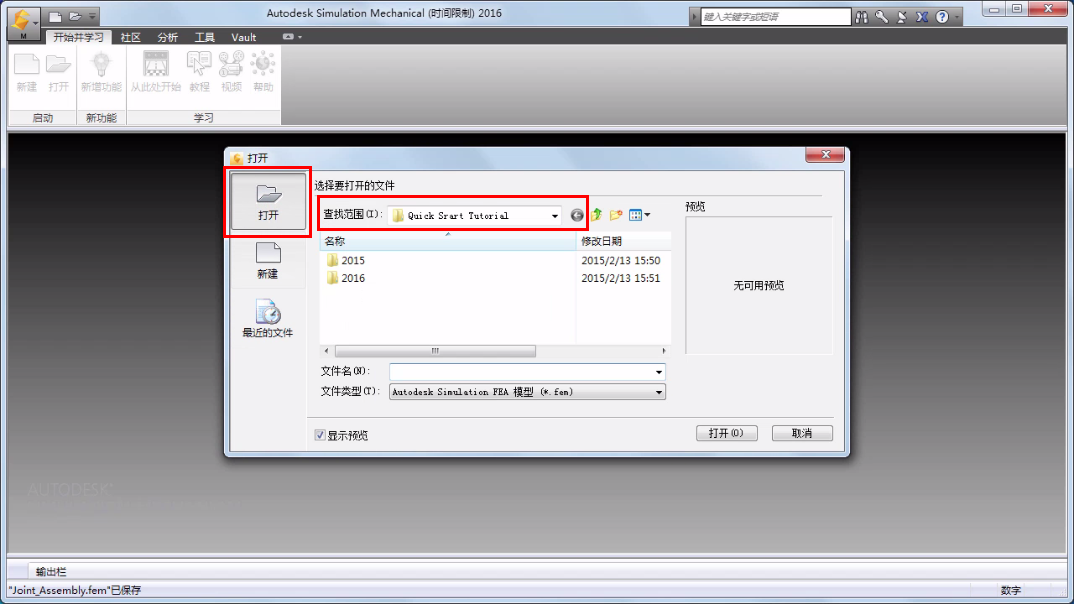

1. 启动 Simulation Mechanical。在“打开”对话框中，单击左列中的“打开”图标，并导航至包含销轴连接部件的文件夹。（您的文件夹可能与以下所示文件夹不同。）

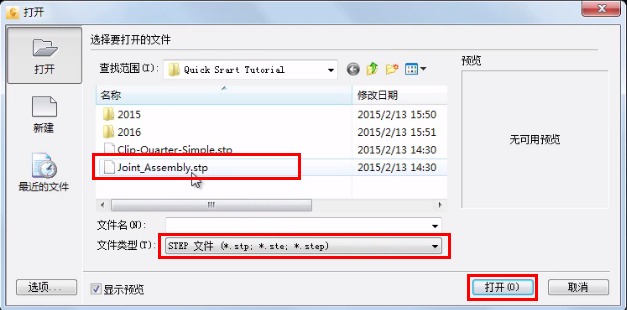

2. 从“文件类型”菜单中，选择“STEP 文件(*.stp、*.ste、*.step)”。选择 Joint_Assembly.stp，然后单击“打开”。

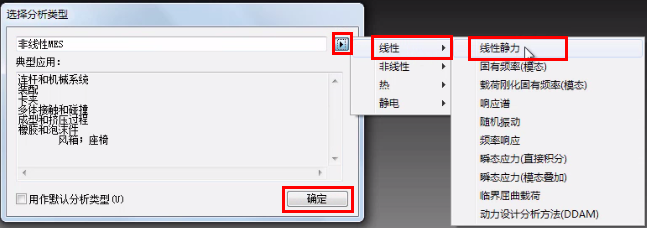

3. 如果分析类型未设置为“线性材料模型静态应力”，请单击箭头，选择“线性”和“线性材料模型静态应力”。然后单击“确定”。



4. 在提示将使用默认 Simulation Mechanical 颜色选项板时，单击“是”。
5. 在提示将导入 CAD 部件名称时，单击“是”。

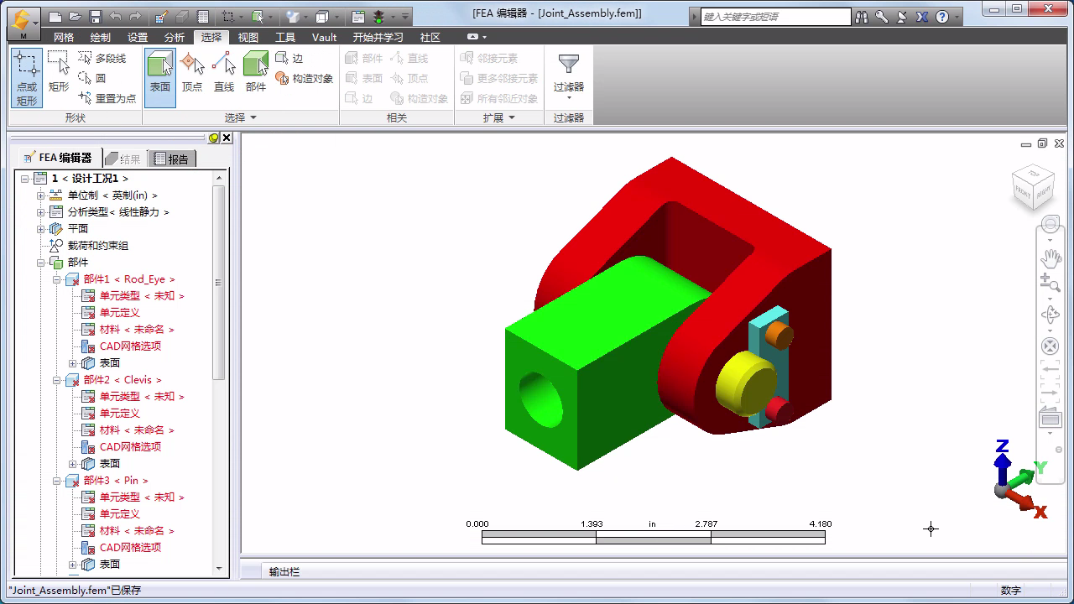

   该模型将在 Autodesk® Simulation Mechanical 的“FEA 编辑器”环境中打开。您应会看到下图中所示的部件：
