对模型进行实体网格划分

现在，我们将为模型生成一个实体网格。

1. 选择 “网格”“网格”“三维网格设置”。此时将显示“模型网格设置”对话框。请注意，默认网格类型为“实体”。
   1. 单击“选项”按钮。
   2. 1. 从“类型”下拉列表中选择“绝对网格大小”。
      2. 在“大小”字段中键入 0.44。
      3. 单击“确定”。
      单击“网格模型”。网格划分过程开始并快速完成。

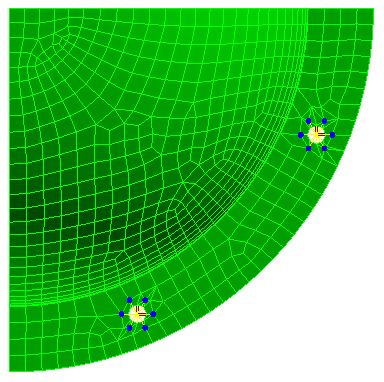

   3. 当系统询问是否查看网格结果时，请单击“否”。已划分网格的模型如下图所示。为了获得更好的可见性，第二个图像显示的螺栓已放大并被选中。



      请注意螺栓是怎样在每个构造顶点上连接到 CAD 部件表面网格上的节点的。

2. 当光标位于该区域时，单击显示在 ViewCube 正上方的“主视图”图标 ()。此时显示完成的模型的等轴视图。

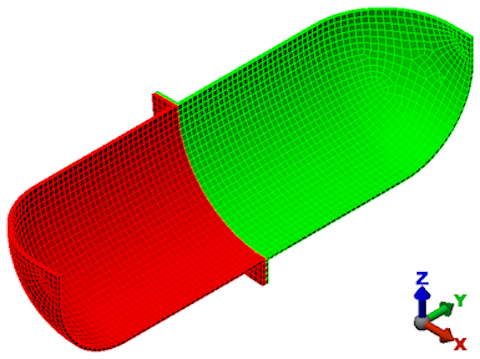

3. 为了更好地查看网格线，请单击 “视图”“外观”“CAD 表面”选项以将其关闭。如果不使用原始 CAD 表面，现在将基于 FEA 网格进行模型着色。通常，此着色方法改善了沿曲面的网格线渲染，并防止网格线因曲面着色而被隐藏。模型应如下图所示。



4. 单击快速访问工具栏 (QAT) 中的 “保存”以保存模型。

注： 尽管默认网格类型为“实体”，但此时仅创建了表面网格。默认情况下，内部网格线的生成将推迟到首次执行“运行仿真”或“检查模型”命令时。

本教程现已完成。您可以使用已划分网格的模型完成螺栓法兰静态应力分析教程。
