确定节点编号

当我们设置频率响应分析时，必须指定力施加到的节点编号，假定载荷不限于地面运动。我们必须使用“结果”环境确定节点编号。

单击浏览器（树视图）上方的 “结果”选项卡以进入“结果”环境。
禁用 “结果等值线”“位移”“显示位移”“显示位移”命令以仅显示未位移的模型。
如果禁用所有网格和特征线的显示并清除了结果等值线颜色，则节点编号将更易于读取。为此...
1. 选择 “视图”“外观”“视觉样式”“着色”。
2. 选择 “结果等值线”“其他结果”“无”。

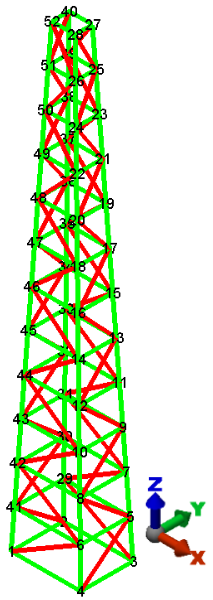

激活 “结果选项”“视图”“显示编号”“节点编号”选项。您的模型应类似于下图中显示的模型。
记下模型的四个顶部节点的节点编号，如显示中所示。
