添加横向构件

由于对角横向构件的横截面面积不同于水平和垂直构件，因此必须将它们置于不同的部件中。

1. 单击 “视图”“导航”“方向”“前视图”。
2. 选择 “绘制”“绘制”“直线”。
   1. 禁用“作为构造体使用”复选框。
   2. 在“部件:”字段中键入 2。
   3. 从左下角开始，从左到右交替单击顶点。上移塔以创建对角构件。线将捕捉到最近的端点。也就是说，线将不会捕捉到塔的背面，但会捕捉到面对您的一面。当到达顶部时，模型应如下图所示。



   4. 按 Esc 键以终止当前线。
3. 单击 “视图”“导航”“方向”“右视图”。
   1. 从左下角开始，从左到右交替单击顶点。上移塔以创建对角横向构件。
   2. 按 Esc 键以终止当前线。
4. 单击 “视图”“导航”“方向”“后视图”。
   1. 从左下角开始，从左到右交替单击顶点。上移塔以创建对角横向构件。
   2. 按 Esc 键以终止当前线。
5. 单击 “视图”“导航”“方向”“左视图”。
   1. 从左下角开始，从左到右交替单击顶点。上移塔以创建对角横向构件。
   2. 按 Esc 键两次以退出“线”命令。
6. 单击 “视图”“导航”“方向”“等轴视图”。

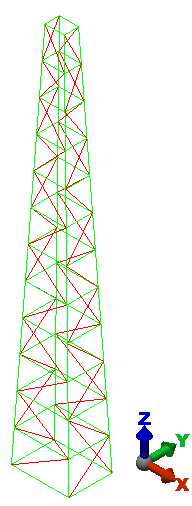

   塔应如下图所示。



7. 单击快速访问工具栏 (QAT) 中的 “保存”以保存模型。

本教程现已完成。您可以使用此模型完成桁架塔固有频率 - 模态分析教程。
